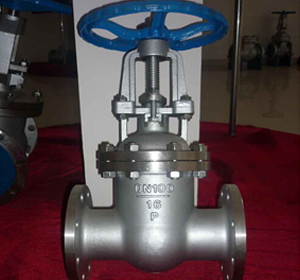

產品名稱： 不銹鋼高壓閘閥 產品型號： Z41W 產品口徑： DN15-DN250 產品壓力： 1.6-6.4MPa 產品材質： 不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

一、Z41W不銹鋼高壓閘閥： Z41W不銹鋼高壓閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。 二、Z41W不銹鋼高壓閘閥結構特點： 1、選材考究，符合國內外相關標準，材料的全面質量高。 2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。 3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。 4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。 5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。 6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。 三、Z41W不銹鋼高壓閘閥主要性能規范: 型號 公稱壓力 試驗壓力 工作溫度（℃） 適用介質 強度（水）（Mpa） 密封（水）空氣（Mpa） 低壓密封空氣（Mpa） Z41H-16C 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID Z41W-16P(R) 硝酸類 Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 ACETIC ACID 醋酸類 Z41W-40P(R) 4 6 4.4 0.6 ≤200 NITRIC ACID 硝酸類 Z41W-64P(R) 6.4 9.6 7 0.6 ≤200 ACETIC ACID 醋酸類 四、Z41W不銹鋼高壓閘閥主要零件材料： 零件名稱 材料 Z24Y-16I －25I －40I Z24W-16P －25P －40P Q41W-16R －25P －40R 閥體、閥蓋 鉻鎳鋼 鉻鎳鈦鋼 鉻鎳鋁鈦鋼 閥板 合金鋼＋硬質合金 閥桿 合金鋼Alloy steel 閥桿螺母 鋁鐵青銅 手輪 灰鑄鐵、可鍛鑄鐵 五、Z41W不銹鋼高壓閘閥主要外形連接尺寸 ： 型號 公稱通徑 尺寸 DN（mm） L D D1 D2 H 16-2 4-14 D0 Z41W-40P(R) 15 130 95 65 45 170 16-2 4-14 40 20 150 105 75 55 190 16-2 4-14 51 25 160 115 85 65 205 18-2 4-18 58 32 180 135 100 78 270 18-3 4-18 66 40 200 145 110 85 310 20-3 4-18 76 50 230 160 125 100 371 22-3 8-18 88 65 290 180 145 120 391 22-3 8-18 110 80 310 195 160 135 455 24-3 8-23 121 100 350 230 190 160 551 28-3 8-25 150 125 400 270 220 188 628 30-3 8-25 178 150 450 300 250 218 708 38-3 12-25 204 200 550 375 320 282 885 42-3 12-30 260 250 650 445 385 345 960 18-2 4-14 313 Z41W-64P(R) 15 170 105 75 55 140 20-2 4-18 41 20 190 125 90 68 195 22-2 4-18 51 25 210 135 100 78 210 24-2 4-23 58 32 230 150 110 82 280 24-3 4-23 66 40 240 165 125 95 328 26-3 4-23 76 50 250 175 135 105 390 28-3 8-23 88 65 280 200 160 130 410 30-3 8-23 110 80 310 210 170 140 485 32-3 8-25 121 100 350 250 200 168 590 36-3 8-30 150 125 400 295 240 202 688 38-3 8-34 176 150 450 340 280 240 768 44-3 12-34 204 200 550 405 345 300 973 48-3 12-41 260 250 650 470 400 352 1050 16-2 4-14 313

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。

公司信息

 本公司主導產品包括：調節閥及附件、氣動閥門、電動閥門、真空閥門、通用閥門、美標閥門、德標閥門、日標閥門以及進口閥門等。如：氣動調節閥、氣動球閥、氣動蝶閥、電動調節閥、電動球閥、電動蝶閥、減壓閥、安全閥、調節閥、隔膜閥、電磁閥、針型閥、呼吸閥、阻火器等，調節閥及附件包含有：電動調節閥、氣動調節閥、自力式調節閥、手動調節閥、氣動薄膜執行機構、電動執行機構、電氣閥門定位器、電動閥門調節模塊等。通用閥門包含有：電磁閥、針型閥、安全閥、切斷閥、減壓閥、閘閥、截止閥、球閥、蝶閥、止回閥、水力控制閥、柱塞閥、旋塞閥、隔膜閥、過濾器、疏水閥、排氣閥、平衡閥及代理進口閥門等。電磁閥包含有：水用電磁閥、蒸汽電磁閥、燃?xì)怆姶砰y、空氣電磁閥、真空電磁閥、高溫電磁閥等。美標閥門包含有、閘閥、截止閥、球閥、蝶閥、等。同時，公司可按照客戶的要求進行非標產品的設計、制造、加工。
