Z6S41H氣動帶手動閘閥

氣動帶手動閘閥

品牌

型號

Z6S41H

瀏覽次數

126 次

所在地區

上海上海浦東新區

市場指導價

~~￥1,400.00~~

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：滬山閥門制造（上海）有限公司

滬山閥門制造（上海）有限公司是一家具有二十多年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:

商品名稱:Z6S41H氣動帶手動閘閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

Z6S41H氣動帶手動閘閥

http://www.hsfamen.com/zhafa/2015/1202/489.html

	產品名稱：	氣動帶手動閘閥
	產品型號：	Z6S41H
	產品口徑：	DN50-DN800
	產品壓力：	1.6MPa-6.4Mpa
	產品材質：	304、306、316L、WCB、HT200
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、Z6S41H氣動帶手動閘閥用途及使用范圍：
Z6S41系列氣動帶手動楔式閘閥是具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且，由于該閥具備緩沖機構，能有效地減速輕了關閉閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。為了配合用戶實現操作自動化，本公司除供應本系列產品之外，還可單獨提供包括支架在內的氣缸體，幫助用戶對已有的種類繁多的手動閘閥進行改造，將雙缸氣動執行機構部分安裝在手動閘閥的閥體大蓋上，即可構成雙缸式氣動-手動兩用閘閥。由于其技術先進，性能可靠，操作切換和維修方便，已被石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。
二、Z6S41H氣動帶手動閘閥結構原理：
本系列產品以0.4～0.6MPa（表壓）凈化壓縮空氣作工作壓力，推動活塞，帶動閘板作垂直于流體的位移，實現開啟開關閉閥門的目的。巧妙設計的雙層氣缸和緩沖機構，雙層氣缸和緩沖機構的工作原理，按閘板工作的四個階段分述如下：
1、閘閥開啟前階段：上層氣缸的活塞（以下簡稱上活塞）和下層氣缸的活塞（以下簡稱下活塞）同時受力，閥桿在上、下活塞的推動下，以單活塞近二倍的提升力，克服閘板密封面和閥體密封面之間的最大靜磨擦力，帶動閘板上升。壓縮空氣由上氣缸的下氣室，經由設置在隔板的特定通道，通過連通管，到達下氣缸的下氣室，推動上下活塞同時工作。下氣缸上氣室中的氣體，經過設置在隔板內的另一特定通道。暢通無阻的排出氣缸體外。
2、閘閥開啟的后階段：在閘板稍稍開啟以后，下活塞就運行到了上死點，閘板在上活塞的帶動下，繼續提升，直至到了全開位置。
3、閘閥關閉的前階段：在上活塞的推動下，閘板離開全開位置，開始下降。
4、閘板關閉的后階段：當上活塞碰到下活塞凸臺，并帶動下活塞一起繼續下降時，由于下氣缸上氣室的進氣通道和下氣缸下氣室的排氣通道設有阻礙，明顯地減慢了下行的速度，進至閘板下降到了全關位置。減緩閘板下行的沖擊，自行可關嚴閥門，又不使閥板楔得過緊，同時，還保護了密封面，免受猛烈沖擊而損壞。
特點：靈活可靠的氣動-手動轉換機構,裝氣缸蓋上部的氣動-手動轉換機構，在閘閥開啟的關閉過程的任何位置上，都可十分方便的轉動操作手柄，直接地進行由氣動至手動或由手動至氣動的操作方式的轉換，轉換操作手柄采用定位銷式自鎖設計，手柄定位后，可靠鎮定。由電磁閥及其控制電路或供風系統發生故障時，不需其他輔助工具，即可迅速轉換成手動操作狀態，保證線路正常運行，避免事故發生。在新建工程的自控制系統未完成之前，本系列閘閥可以可靠地作為手動閘閥使用，動作時靈活輕快。關閥時間可調通過調整，安裝在隔板上的緩沖機構，還可以在一定范圍內調整閘板關閉的時間。可配用回訊器。

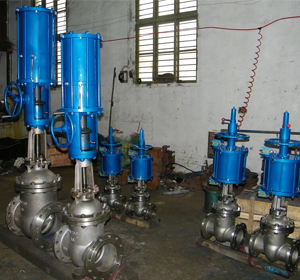

三、Z6S41H氣動帶手動閘閥產品實拍：

四、Z6S41H氣動帶手動閘閥主要性能參數：

公稱壓力	1.6 、2.5、4.0 、6.4MPa
使用溫度	-29～425℃（碳鋼）、-40～＋550℃（不銹鋼）
公稱通徑	DN50～800mm
閥體材質	304、306、316L、WCB、HT200
連接法蘭	JB/T79、GB913、HG20592
適用介質	空氣、水、蒸汽、油及硝酸、醋酸等腐蝕性流體
作用方式	切斷型、調節型、手動控制
電源電壓	220VAC、24VAC
輸入信號	4～20mA/1～5VDC 、 0～20mA/0～10VDC

五、Z6S41H氣動帶手動閘閥主要技術參數：

型號	Z6S41H-25	Z6S41H-16	Z6S41T-10
公稱通徑 DN(mm)	50 ～ 600	40 ～ 400	40 ～ 400
適用介質	水、蒸氣、油品	水、蒸氣	水、蒸氣
最高介質溫度 ( ℃ )	425	425	200
氣缸工作壓力 ( 表 )MPa	0.4 ～ 0.6

六、Z6S41H氣動帶手動閘閥性能規范：
1、閥體性能

型號	公稱壓力 PN(MPa)	閥體試驗壓力 PN(MPa)		工作溫度（ ℃ ）
		閥體試驗壓力 PN(MPa)		120	200	225	250	300	350	400	425
		強度試驗	密封試驗	工作壓力 P(MPa)
Z6S41T-10	1.6	2.4	1.6	-	1.6	-	1.5	1.3	1.2	1.0	0.9
Z6S41H-25	2.5	3.8	2.5	-	2.5	-	2.3	2.0	1.8	1.6	1.4
Z6S41H-40	4.0	6.0	4.0	-	4.0	-	3.6	3.2	2.8	2.6	2.2
Z6S41H-64	6.4	9.6	6.4	-	6.4	-	5.7	5.2	4.6	3.8	3.6

2、氣缸性能

型號	公稱壓力 PN(MPa)	氣缸密封試驗壓力 PN(MPa)	氣缸工作壓力 PN(MPa)
Z6S41T-10 Z6S41H-25 Z6S41H-40 Z6S41H-64	0.6	0.6	0.4 ～ 0.6

3、耗氣量

氣缸直徑 D(mm)	50	80	100	150	200	250	300	350	400
耗氣量 (m)	0.0023	0.0029	0.0033	0.0084	0.0169	0.0198	0.0320	0.0636	0.0707

注意：凈化壓縮空氣壓力：0.4MPa(表)] 閘閥的氣缸單程耗氣量(以壓縮空氣體積計算)。
七、Z6S41H氣動帶手動閘閥結構、材料及使用說明：
1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。
2、上活塞行至行程上端可頂上上回訊器，使之發訊；下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于最低位置；反之，閘閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針方向提轉到“手動定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。
八、Z6S41H氣動帶手動閘閥主要零件材質：

閥體、閥蓋、閥板	鑄鋼
閥體及閘板的密封面	合金鋼
閥桿	不銹鋼
雙頭螺栓	35 號鋼
氣缸	20 號無縫鋼管
活塞	鑄鋁合金
手動螺母	青銅
密封圈	石棉橡膠板、纏繞式金屬石墨墊片
活塞環及軸環	耐油橡膠 O型圈
填料函	石墨石棉繩

九、Z6S41H氣動帶手動閘閥主要連接尺寸：

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	氣源接頭	重量 Kg
50	160	125	100	16	3	250	865	160	250	4-18	M12×1.25	42
80	195	160	135	20	3	280	1100	160	300	8-18		54
100	215	180	155	20	3	300	1200	160	350	8-18		100
150	280	240	210	24	3	350	1380	219	400	8-23		135
200	335	295	265	26	3	400	1580	273	400	12-23		270
250	405	355	320	30	3	450	1710	273	400	12-25	M20×1.5	350
300	460	410	375	30	4	500	1880	325	500	12-25		480
350	520	470	435	34	4	550	2180	426	500	16-25		570
400	580	525	485	36	4	600	2325	459	550	16-30		900
450	640	585	545	40	4	650	2570	500	550	20-30		1560
500	705	650	608	44	4	700	2800	600	600	20-34	M24×1.5	1820
600	840	770	718	48	5	800	3010	600	600	20-41	M27×1.5	2850

※注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取最新數據。
十、Z6S41H氣動帶手動閘閥安裝實例：

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
