產品名稱： 氣動V型球閥 產品型號： VQ647F、VQ677F 產品口徑： DN25-DN400 產品壓力： 1.6MPa-6.4Mpa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

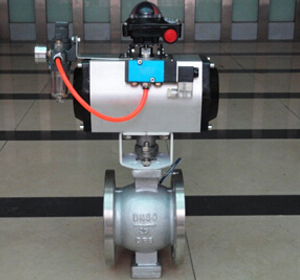

一、VQ647F氣動V型球閥簡介： VQ647F氣動V型球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。 VQ647F氣動V型球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。 二、VQ647F氣動V型球閥工作原理： VQ647F氣動V型球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可實現連續調節，并具流阻小，調節范圍廣，是一種用途廣泛高質量的調節閥。 三、VQ647F氣動V型球閥產品實拍： 氣動V型球閥（對夾式） 氣動V型球閥（法蘭式） 四、VQ647F氣動V型球閥主要技術參數： 1、閥體 閥體形式 直通鑄造球型閥 公稱通徑 DN25～400mm 公稱壓力 PN1.6、2.5、4.0、6.4 MPa 法蘭標準 GB、JB、HG、ANSI、JIS等 連接形式 對夾式、法蘭式 閥蓋形式 整體式 (適用溫度-45～+400℃) 壓蓋型式 螺栓壓緊式 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 2、閥內件 閥芯形式 帶V型切口的球型閥芯 流量特性 近似等百分比（參見流量特性曲線圖） 3、執行機構 執行器型號 AT/GT系列氣動執行器 主要技術參數 供氣壓力 ：400~700Kpa 氣源接口： G1/8〞，G1/4〞，G1/2〞 環境溫度：-25～+70℃、環境濕度：≤95 附件：定位器、電磁閥、空氣過濾減壓閥、保位閥、行程開關、閥位傳送器、手輪機構等 4、流量特性（V調節球閥的固有流量特性曲線圖） 五、VQ647F氣動V型球閥主要零件材質表： 材料\材料代號 C P R 主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 球板 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 密封圈 硬質合金 填料 聚四氟乙烯、柔石墨 適用工況 適用介質 水、蒸汽、油品 硝酸類 醋酸類 適用溫度 -28℃～500℃ 六、VQ647F氣動V型球閥產品性能指標： 公稱通徑D（mm） 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數Cv 32 47 78 110 170 280 410 750 1120 1850 2950 3800 公稱壓力PN（MPa） 1.6、2.5、4.0、6.4 流量特性 近似等百分比（參見典型曲線圖）、直線特性、快開性 閥板轉角（度） 0°～90°（可調） 允許泄漏量等級 軟密封：零泄露 硬密封：≤10－－5額定流量系數 作用形式 雙作用/單作用（彈簧復位式） 控制型式 切斷型/調節型 執行器 型 號 AT系列、GT系列、AW系列、ZSQ系列等 氣源壓力 凈化壓縮空氣（氮氣）0.3-0.7MPa 調節型 輸入信號 電流信號：0～10mA、4～10mA 氣源信號20～100kPa 基本誤差 帶定位器≤±1.5% 回 差 帶定位器≤1.5% 死 區 帶定位器≤0.6% 可調節比 250:1 300:1 切斷型 回訊電壓 AC220V、AC110V、DC24V、 切斷時間 0.5 S 1.0 S 2.5～4.0 S 7.0 S 七、VQ647F氣動V型球閥主要外形及連接尺寸： PN（MPa） DN（mm） 尺寸（mm） L 對夾連接 法蘭連接 H D D D1 D2 D6 b z-d 1.6 25 102 64 115 85 5 - 14/16 4-14 233 40 114 82 145/150 110 85/84 - 16/18 4-18 280 50 124 100 160/165 125 100/99 - 16/20 4-18 362 65 145 118 180/185 145 120/188 - 18/20 4-18 377 80 165 130 195/200 160 135/132 - 20 8-18 410 100 194 155 215/220 180 155/150 - 20/22 8-18 423 125 210 185 245/250 210 185/184 - 22 8-18 436 150 229 216 280/285 240 210/211 - 24 8-23/8-22 653 200 243 264 335/340 295 265/266 - 26/24 12-23/12-22 703 250 297 328 405 355 320/319 - 30/26 12-25/12-26 787 300 338 373 460 410 375/370 - 30/28 12-25/12-26 827 2.5 25 102 64 115 85 65 - 16 4-14 233 40 114 82 145/150 110 85/84 - 18 4-18 280 50 124 100 160/165 125 100/99 - 20 4-18 362 65 145 118 160/185 145 120/118 - 22 8-18 377 80 165 130 195/200 160 135/132 - 22-24 8-18 410 100 194 155 230/235 190 160/156 - 24 8-23/8-22 423 125 210 185 270 220 188/184 - 28/26 8-25/8-26 436 150 229 216 300 250 218/211 - 30/28 8-25/12-26 653 200 243 264 360 310 278/274 - 34/30 12-25/12-26 703 250 297 328 425 370 332/330 - 36/32 12-30 787 300 338 373 485 430 390/389 - 40/34 16-30 827
