產品名稱： 單口排氣閥 產品型號： QB1 產品口徑： DN15-DN50 產品壓力： 1.0MPa-1.6MPa 產品材質： 鑄鐵、球鐵、碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

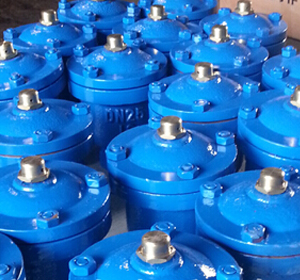

一、QB1單口排氣閥概述： 1、本閥為圓桶式閥體，其內部結構主要有不銹鋼浮球。本閥分為絲扣式和法蘭式兩種排氣閥。 2、 QB1型適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。 二、QB1單口排氣閥工作原理： 單口排氣閥用于管道上的最高點或閉氣地方，來排除管內氣體來疏通管道使管道在工作中正常運轉。閥體為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為螺紋和法蘭式兩種排氣閥。QB1單口排氣閥適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的進修，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。 三、QB1單口排氣閥技術參數： 公稱通徑DN（mm） 20（3/4"）~50（2"） 公稱壓力PN（Mpa） 1.0~1.6 使用溫度（℃） 0~85 適用介質 清水 四、QB1單口排氣閥零件材料： 閥體 鑄鐵 閥蓋 鑄鐵 浮球 不銹鋼 塞頭 橡膠 排氣閥 黃銅 螺絲、螺帽 元鋼 五、QB1單口排氣閥剖面圖及外形尺寸： QB1單口排氣閥（法蘭式） QB1單口排氣閥（絲扣式） 七、QB1單口排氣閥主要尺寸：   六、QB1單口排氣閥產品實拍： 螺紋 規格 ZG Φ H 法蘭 規格 D D1 Φ H 20 3/4" 135 205 20 105 75 135 210 25 1" 135 205 25 115 85 135 210 40 1 1/2" 150 205 40 145 115 150 210 50 2" 150 205 50 160 125 150 210 八、QB1單口排氣閥安裝案例：
