商品名稱:Q971F電動超薄型球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

Q971F電動超薄型球閥

http://www.hsfamen.com/qiufa/2015/1110/189.html

	產品名稱：	電動超薄型球閥
	產品型號：	Q971F
	產品口徑：	DN15-DN150
	產品壓力：	1.6MPa-6.4MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、Q971F電動超薄型球閥產品概述：
電動超薄型球閥（電動對夾球閥）由DSR型電動執行器及超薄球閥組成，電動超薄型球閥（電動對夾球閥）和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。通常電動對夾球閥適用于安裝位置比較短的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。
二、Q971F電動超薄型球閥主要技術參數：
1、電動超薄型球閥閥體

閥體形式	電動超薄型球閥直通鑄造超短閥
公稱通徑	DN15～150mm
公稱壓力	PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	對夾式、法蘭式
壓蓋型式	螺母壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

2、電動超薄型球閥閥內件

閥芯形式	O型球體閥芯
流量特性	近似快開型

3、電動超薄型球閥執行機構

執行器型號	DSR系列角行程執行機構
主要技術參數	電源：AC200/220V，50/60Hz、輸出力矩：50N·M～2000N·M、動作范圍：0～90°，0～360°
	動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位
	防護等級：相當于IP-65、位置測量：可選裝開關或電位計、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖

注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
三、Q971F電動超薄型球閥主要性能指標：

公稱通徑	15	20	25	32	40	50	65	80	100	125	150
允許壓差	≤ 公稱壓力（MPa）
動作范圍	0～90°，0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%（可調）
可調范圍	250：1								350：1

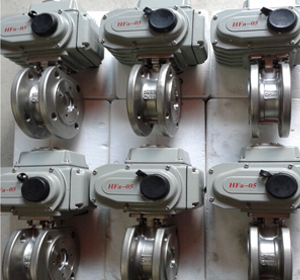

四、Q971F電動超薄型球閥產品實拍：

五、Q971F電動超薄型球閥主要零件材料：

1	閥體	WCB、CF8、CF8M、CF3M
2	壓圈	2Cr13、304、316
3	閥座	PEFE、PPL、304、316
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	螺母壓蓋	2Cr13、304、316

六、Q971F電動超薄型球閥主要外形及連接尺寸：

公稱通徑 DN（mm）	15	20	25	32	40	50	65	80	100	125	150
L	108	112	114	127	140	140	152	165	178	190	216
H	112	115	120	140	170	180	210	240	290	320	350
D	165	185	200	220	250	285	340	405	460	520	580
D1	125	145	160	180	210	240	295	355	410	470	525
D2	46	56	65	76	84	99	118	132	156	184	211
A	根據閥門壓力大小而定。配置機型不同，外形尺寸也不相同。可進入電動執行器頁面查閱。
