Q941F46電動襯氟球閥

電動襯氟球閥

品牌

型號

Q941F46

瀏覽次數

108 次

所在地區

上海 上海 浦東新區

市場指導價

¥1,200.00

數量

100

壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

店鋪名稱: 滬山閥門制造(上海)有限公司

滬山閥門制造(上海)有限公司是一家具有二十多年歷史的大型閥門生產企業,是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:
商品名稱:Q941F46電動襯氟球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類

Q941F46電動襯氟球閥
產品名稱: 電動襯氟球閥
產品型號: Q941F46
產品口徑: DN15-DN400
產品壓力: 1.6MPa
產品材質: 碳鋼、不銹鋼
聯系電話: 021-31007323
聯系傳真: 021-33321522
Email: hushanfamen@126.com
聯系人: 周生
聯系手機: 18818008975
QQ: 178876695
公司名: 滬山閥門制造(上海)有限公司
帳號: 03416900040041464
稅號: 310115312539830
售后承諾: 質保一年,質量三包:包修、包換、包退。

一、Q941F46電動襯氟球閥產品概述
Q941F46法蘭電動襯氟球閥是由電動執行機構和直通兩分式鑄造襯氟球閥組成,由于該閥內腔及球體均采用高壓注塑工藝,襯有耐腐蝕、耐老化的聚四氟乙丙烯(簡稱F46),故具有可靠的耐腐蝕性和密封性,執行機構能提供足夠的轉距,保證閥的可靠開、閉,并帶有自動復位的離合器,失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。
二、Q941F46電動襯氟球閥產品實拍:

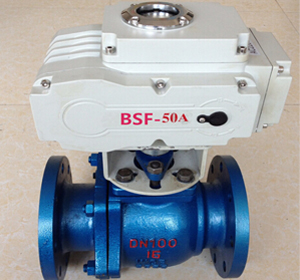

Q941F46電動襯氟球閥實拍 Q941F46電動襯氟球閥實拍圖
三、Q941F46電動襯氟球閥主要零部件材料表
序號 零件名稱 材料名稱
Q941F46-Z Q941F46-C Q941F46-P Q941F46-R Q941F46-PL Q941F46-RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 球體/閥桿 WCB WCB CF8 CF8M CF3 CF3M
3 內襯材料 FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
4 填料壓蓋 HT250 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4)聚四氟乙烯
6 螺栓 35 35 1Crl7Ni2 1Crl7Ni2 1Cr18Ni2 1Cr18Ni2
7 緊固螺母 45 45 OCrl8Ni9 OCrl8Ni9 0Cr18Ni9 0Cr18Ni9
四、Q941F46電動襯氟球閥電動執行器主要技術參數表
電動執行器型號 DSR-05 DSR-10 DSR-20 DSR-40 DSR-60 DSR-100 DSR-200
輸出力矩 50N.M 100 N.M 200 N.M 400 N.M 600 N.M 1000 N.M 2000 N.M
動作范圍 0~90°
額定電流 0.15A 0.3A 0.45A 0.7A 0.7A 0.85A 0.85A
絕緣電阻 100M/DC500V
電源 AC110/220/380V DC24V
電機功率 8W/E 23 W/E 45 W/E 90 W/E 90 W/E 120 W/E 120 W/E
選配閥門 15-25 15-65 80-100 100-125 125-150 150-200 200-250
執行器重量 2.6Kg 4.2 Kg 7.9 Kg 8.7 Kg 9 Kg 14.7 Kg 15 Kg
所配閥門壓力為1.6MPa
五、Q941F46電動襯氟球閥主要外形尺寸表
Q941F46電動襯氟球閥外形 Q941F46電動襯氟球閥結構圖

公稱通徑
DN(mm)
公稱壓力
PN(MPa)
主要尺寸(mm)
L D D1 D2 f b Z-φd
15 1.6 140 95 65 45 2 14 4-φ14
20 140 105 75 55 2 16 4-φ14
25 150 115 85 65 2 16 4-φ14
32 165 135 100 78 2 18 4-φ18
40 180 145 110 85 3 18 4-φ18
50 200 160 125 100 3 20 4-φ18
65 220 180 145 120 3 20 4-φ18
80 250 195 160 135 3 22 8-φ18
100 280 215 180 155 3 24 8-φ18
125 320 245 210 185 3 26 8-φ18
150 360 280 240 21O 3 28 8-φ23
200 457 335 295 265 3 30 12-φ23
250 533 405 355 320 3 32 12-φ25
300 610 460 410 375 4 34 12-φ25
350 686 520 470 435 4 38 16-φ25
400 762 580 525 485 4 40 16-φ30
六、Q941F46電動襯氟球閥安裝實例:
Q941F46電動襯氟球閥安裝 Q941F46電動襯氟球閥安裝實例

滬山閥門制造(上海)有限公司,原上海滬山閥門廠創建于1985年,是一家有幾十多年歷史的大型閥門專業生產閥門企業,閥門制造行業的驕子,流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理,專業服務。
滬山閥門從鑄造、鍛造加工到組裝,都是在嚴格的質量管理下進行系列化生產。另外,滬山的產品在出廠時,均根據本公司制定的“質量保證條例”進行嚴格檢查,因此得到了世界各地用戶的好評,被譽為“良心閥門”。
