產品名稱： 不銹鋼法蘭球閥 產品型號： Q41F-16P 產品口徑： DN15-DN250 產品壓力： 1.6-4.0MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

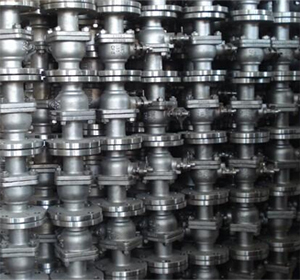

一、不銹鋼法蘭球閥簡介： 不銹鋼法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻 力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。 二、不銹鋼法蘭球閥產品特點： 1、閥門結構簡單、體積小、重量輕、流阻小、節能效果好，介質流過該閥時，相當于流過一段直通的管道，此流體阻最小 2、流體進、出該閥方向可任意選擇，具有雙向作用。 3、本公司生產閥門管件連接方式有：內螺紋、法蘭、對焊、插焊、快裝等！其安裝有，水平管道，垂直管道均可安裝等。 4、操作方便，開關迅速，手柄操作只需轉動90度即可實現開關。氣動，電動可任意調動。 5、防滲漏效果極佳，具開關壽命可高出其他設備5-10倍。 三、不銹鋼法蘭球閥產品實拍： 四、不銹鋼法蘭球閥性能參數： 適用介質 水、氣、油品、天然氣和酸堿腐蝕性介質 適用溫度 -196～350℃ 驅動方式 手動、氣動、電動、液動等 公稱通徑 DN15～250mm 1/2"～10" 五、不銹鋼法蘭球閥主要性能 ： 型號 公稱壓力 試驗壓力 工作溫度(℃) 適用介質 強度(水)Mpa 密封(水)空氣(Mpa) 低壓密封(空氣)Mpa Q41F-16P(R) 1.6 2.4 1.8 0.6 ≤150 硝酸類 Q41F-25P(R) 2.5 3.8 2.8 0.6 ≤150 硝酸類 Q41F-40P(R) 4.0 6.0 4.4 0.6 ≤150 硝酸類 六、不銹鋼法蘭球閥零部件材料： 零件名稱 材料 Q41F-16P-25P-40R Q41F-16R-25P-40R 閥體 鉻鎳鈦鋼 鉻鎳鉬鈦鋼 球體 閥桿 密封圈 聚四乙烯 扳手 鑄鋼 七、不銹鋼法蘭球閥外形尺寸： 型號 公稱通徑 DN 尺寸 L D D1 D2 H b-f Z-Φd Do Q41F-16P(R) 15 130 95 65 45 60 14-2 4-14 108 20 140 105 75 55 64 14-2 4-14 120 25 150 115 85 65 90 16-2 4-14 165 32 165 135 100 78 105 16-2 4-18 180 40 180 145 110 85 150 16-3 4-18 240 50 200 160 125 100 190 16-3 4-18 240 65 220 180 145 120 195 18-3 4-18 320 80 250 195 160 135 215 20-3 8-18 350 100 280 215 180 155 250 20-3 8-18 400 125 320 245 210 185 280 22-3 8-18 500 150 360 280 240 210 320 24-3 8-23 600 200 400 335 295 265 370 26-3 12-23 800 Q41F-25P(R) 40 180 145 110 85 160 16-3 4-18 240 50 200 160 125 100 205 20-3 4-18 270 65 220 180 145 120 215 22-3 8-18 350 80 250 195 160 135 230 22-3 8-18 400 100 280 230 190 160 270 24-3 8-23 500 125 320 270 220 188 300 28-3 8-25 600 150 360 300 250 218 340 30-3 8-25 900 200 400 360 310 278 400 34-3 12-25 1100 Q41F-40P(R) 15 130 95 65 45 60 16-2 4-14 40 20 140 105 75 55 65 16-2 4-14 51 25 150 115 85 65 90 18-2 4-14 58 32 180 135 100 78 105 18-3 4-18 66 40 200 145 110 85 170 18-3 4-18 76 50 220 160 125 100 230 20-3 4-18 88 65 250 180 145 120 250 22-3 8-18 110 80 280 195 160 135 250 22-3 8-18 121 100 320 230 190 160 295 24-3 8-23 150 125 400 270 220 188 330 28-3 8-25 176 150 400 300 250 218 375 30-3 8-25 204 200 550 375 320 282 440 38-3 12-30 260 八、不銹鋼法蘭球閥安裝實例：

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
