Q6S41F氣動帶手輪球閥

氣動帶手輪球閥

品牌

型號

Q6S41F

瀏覽次數

158 次

所在地區

上海上海浦東新區

市場指導價

~~￥1,110.00~~

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：滬山閥門制造（上海）有限公司

滬山閥門制造（上海）有限公司是一家具有二十多年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:

商品名稱:Q6S41F氣動帶手輪球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

Q6S41F氣動帶手輪球閥

http://www.hsfamen.com/qiufa/2015/1118/301.html

	產品名稱：	氣動帶手輪球閥
	產品型號：	Q6S41F
	產品口徑：	DN15-DN300
	產品壓力：	1.6MPa-6.4Mpa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、Q6S41F氣動帶手輪球閥簡介：
Q6S41F氣動帶手輪球閥采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
Q6S41F氣動帶手輪球閥是法蘭球閥配上氣動執行器及蝸輪手動裝置組成的，增加蝸輪手動裝置防止閥門氣缸無氣源狀態手動可操作閥門的開關，使其氣動閥門更安全可靠。氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。
二、Q6S41F氣動帶手輪球閥工作原理：
Q6S41F氣動帶手輪球閥是由GT型、AT型氣動活塞式氣缸和呈90°旋轉的球閥及蝸輪手動裝置直接組合而成。當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。氣動執行器能快速旋轉90度就能使球閥瞬間關閉嚴密，當氣動執行器發生故障時，也可用手動蝸輪裝置進行閥門的關閉和開啟，減少了發生故障的機率。
三、Q6S41F氣動帶手輪球閥產品特點：
1、蝸輪手動裝置，增加氣動閥門的安全性。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
5、操作力矩小，流通能力大、壓力損失小、使用壽命長、表面鍍鉻、外形美觀、結構簡單，維修更換方便。

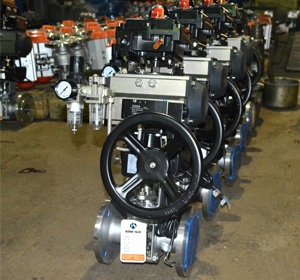

四、Q6S41F氣動帶手輪球閥產品實拍：

五、Q6S41F氣動帶手輪球閥主要技術參數：
1、閥體

閥體形式	直通鑄造球型閥
公稱通徑	DN15～300mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式、螺紋式、焊接式
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

1、閥內件

閥芯形式	O型球體閥芯
流量特性	快開特性

3、執行機構

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

4、流量系數Kv

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359

六、Q6S41F氣動帶手輪球閥主要性能規范：

試驗壓力(MPa)	公稱壓力(MPa)					壓力級			JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.4～0.7MPa

七、Q6S41F氣動帶手輪球閥主要零件材料：

1	左閥體	WCB、CF8、CF8M、CF3M
2	右閥體	WCB、CF8、CF8M、CF3M
3	閥座	PEFE、PPL、304、316
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料壓蓋	WCB、CF8、CF8M、CF3M

八、Q6S41F氣動帶手輪球閥主要外形及連接尺寸：

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根據所配執行機構而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同

※注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司銷售部索取，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取最新數據。
九、Q6S41F氣動帶手輪球閥安裝實例：

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
