產品名稱： 氣動高真空球閥 產品型號： GUQ型 產品口徑： DN10-DN100 產品壓力： 0.4MPa-0.6MPa 產品材質： 不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

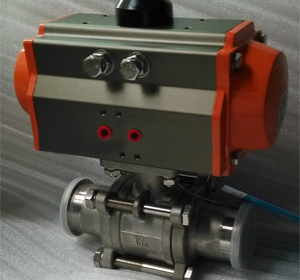

一、GUQ型氣動高真空球閥簡介：     GUQ型氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。電動高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。 二、GUQ型氣動高真空球閥主要技術性能： 　閥門漏率： 　≤1.3×10-4Pa.L/S. 　適用溫度： 　-30～+150℃ 　-30～+150℃(PPL密封) 　氣源壓力： 　0.4～0.6MPa 　連接型式　 　使用壓力范圍(Pa) 　活套法蘭(GB6070) 　0.6×106～1.3×10-4 　焊接法蘭(GB6070) 　1.6×106～1.3×10-4 　快卸法蘭(GB4982) 　0.1×106～1.3×10-4 　螺紋連接　Threaded Connection 　1.6×106～1.3×10-4 三、GUQ型氣動高真空球閥主要零件材料： 閥體、閥蓋、閥桿 不銹鋼 密封件 四氟乙烯、丁腈橡膠、氟橡膠、PPL 四、GUQ型氣動高真空球閥實拍圖：   五、外形及連接尺寸()： 1、螺紋連接的外形及連接尺寸(JB919)(圖一) 型號 DN G H E L GUQ-10(G) 10 1/4" 153 104 68 GUQ-16(G) 16 1/2" 155 104 72 GUQ-20(G) 20 3/4" 160 104 82 GUQ-25(G) 25 1" 163 140 90 GUQ-32(G) 32 1-1/4" 180 140 112 GUQ-40(G) 40 1-1/2" 186 140 120 GUQ-50(G) 50 2" 233 164 145 GUQ-63(G) 63 2-1/2" 272 164 185 GUQ-80(G) 80 3" 351 190 210 GUQ-100(G) 100 4" 370 190 268 2、活套法蘭連接(GB6070)(圖二) 型號 DN D Do H E L n-φc GUQ-10(F) 10 55 40 153 105 84 4-φ6.6 GUQ-16(F) 16 60 45 155 130 84 4-φ6.6 GUQ-25(F) 25 70 55 163 165 114 4-φ6.6 GUQ-32(F) 32 90 70 180 165 140 4-φ9 GUQ-40(F) 40 100 80 186 190 160 4-φ9 GUQ-50(F) 50 110 90 233 190 170 4-φ9 GUQ-63(F) 63 130 110 272 250 195 4-φ9 GUQ-80(F) 80 145 125 351 250 203 8-φ9 GUQ-100(F) 100 165 145 370 280 280 8-φ9 3、快卸法蘭連接(GB4982)(圖三) 型號 DN D1 D H E L GUQ-10(KF) 10 12.2 30 153 104 84 GUQ-16(KF) 16 17.2 30 155 104 84 GUQ-25(KF) 25 26.2 40 163 140 114 GUQ-32(KF) 32 34.2 55 180 140 140 GUQ-40(KF) 40 41.2 55 186 140 160 GUQ-50(KF) 50 52.2 75 233 164 170
