產品名稱： 氣動高真空擋板閥 產品型號： GDQ-J型 產品口徑： DN10-DN600 產品壓力： 0.4MPa-0.6MPa 產品材質： 碳鋼、鋁合金 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

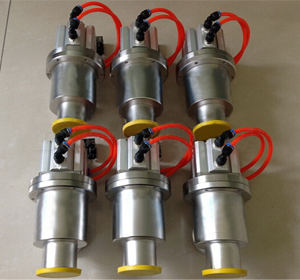

一、GDQ型氣動高真空擋板閥概述： GDQ型氣動高真空擋板閥是真空閥系列通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥門作啟閉運動。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。 二、GDQ型氣動高真空擋板閥主要技術性能： 適用范圍 105～1.3×10-4Pa(軸封為橡膠) 105～1.3×10-5Pa(軸封為波紋管) 閥門漏率 ≤1.3×10-4Pa.L/S.(軸封為橡膠) ≤1.3×10-5Pa.L/S.(軸封為波紋管) 適用溫度 -25～+80℃(丁腈橡膠) -30～+150℃(氟橡膠) 氣源壓力 0.4～0.6MPa 安裝位置 DN＜300任意,DN≥300垂直 電源電壓 標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 信號反饋 標準出廠：不帶反饋信號 特殊指定：磁性開關DC/AC5～240V 三、GDQ型氣動高真空擋板閥主要零件材料： 閥體、閥蓋、閥板 碳鋼或鋁合金 隔膜 丁腈橡膠加滌綸綢 四、GDQ型氣動高真空擋板閥產品實拍： 五、、GDQ型氣動高真空擋板閥外形及連接尺寸： 1、快卸法蘭連接 型號 DN D1 D A H B W 法蘭標準 GDQ-J10 B/KF 10 12.2 30 30 120 52 40 GB4982 GDQ-J16 B/KF 16 17.2 30 40 140 58 40 GDQ-J25 B/KF 25 26.2 40 50 150 58 40 GDQ-J32 B/KF 32 34.2 55 58 158 58 40 GDQ-J40 B/KF 40 41.2 55 65 183 75 50 GDQ-J50 B/KF 50 52.2 75 70 190 75 50 2、活套法蘭連接 型號 DN D Do D2 A P H n-φc DNy預抽口 法蘭標準 GDQ-J50 50 110 90 55 70 95 278 4-φ9   GB6070 GDQ-J63 63 130 110 68 88 108 360 4-φ9   GDQ-J80 80 145 125 85 98 133 379 8-φ9   GDQ-J100 100 165 145 105 108 159 394 8-φ9   GDQ-J(S)160 160 225 200 165 158 240 555 8-φ11 DN40 GB4982 GDQ-J(S)200 200 285 260 208 200 280 623 12-φ11 DN50 GB6070 GDQ-J(S)250 250 335 310 258 208 350 663 12-φ11 DN63 GB6070 GDQ-J(S)320 320 425 395 328 250 425 832 12-φ14 DN80 GB6070 GDQ-J(S)400 400 510 480 410 330 530 1120 16-φ14 DN100 GB6070 GDQ-J(S)500 500 610 580 510 360 630 1036 16-φ14 DN125 GB6070 GDQ-J(S)630 630 750 720 642 450 750 1415 20-φ14 DN160 GB6070 GDQ-J(S)800 800 920 880 815 530 920 1850 24-φ14 DN200 GB6070 GDQ-J(S)150 150 220 195 156 158 160 555 8-φ12 DN40 GB4982 JB919 GDQ-J(S)300 300 380 350 308 250 250 832 8-φ14 DN80 GB6070 GDQ-J(S)600 600 710 670 610 450 750 1415 12-φ21 DN150 GB919
