D371F46對夾式襯氟蝶閥

http://www.hsfamen.com/diefa/2015/1126/405.html

	產品名稱：	對夾式襯氟蝶閥
	產品型號：	D371F46
	產品口徑：	DN40-DN1200
	產品壓力：	0.6MPa-1.6MPa
	產品材質：	鑄鐵、球鐵、碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、D371F46對夾式襯氟蝶閥簡介：
D371F46對夾式襯氟蝶閥又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。D371F46對夾式襯氟蝶閥適用在0℃～120℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，滬山閥門制造（上海）有限公司生產的FEP襯氟蝶閥適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
二、D371F46對夾式襯氟蝶閥工作原理：
D371F46對夾式襯氟蝶閥閥體、閥座與閥板內襯聚四氟乙烯一體化，閥門工作時，只有閥體內襯與蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的的彈性四氟襯墊，完全達到介質的零泄漏。
三、D371F46對夾式襯氟蝶閥產品特點：
1、可作快速切斷或調節流量之用。
2、適用于要求可靠密封和良好調節特性的場合。
3、產品結構緊湊、外形美觀，工藝合理、性能可靠。
4、該閥門操作輕便，嚴密的密封性能，超長的使用壽命。
5、閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制。
6、保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。
7、蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能。

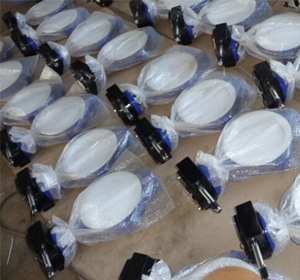

四、D371F46對夾式襯氟蝶閥產品實拍：

五、D371F46對夾式襯氟蝶閥產品其他參數：
1、設計規范遵循GB 12238，API 609，MSS SP-67，MSS-68標準：

遵循規范	STADNARD
設計與制造	GB12238
法蘭尺寸	JB78/JB79（GB HG Sh）
壓力試驗	GB/T13927

2、驅動方式：手動、蝸輪、氣動、電動：

遵循規范	STADNARD
設計與制造	GB12238
法蘭尺寸	JB78/JB79（GB HG Sh）
壓力試驗	GB/T13927

3、其他襯氟蝶閥：半襯、全襯里

手動	DA71F（半襯）	蝸輪運動	DA71F（半襯）
	DA71F3（全襯里）		DA71F3（全襯里）
	DA71F4（全襯里）		DA71F4（全襯里）
	DA71F46（全襯里）		DA71F46（全襯里）
電動	DA671F（半襯）	電動	DA671F（半襯）
	DA671F3（全襯里）		DA671F3（全襯里）
	DA671F4（全襯里）		DA671F4（全襯里）
	DA671F46（全襯里）		DA671F46（全襯里）

六、D371F46對夾式襯氟蝶閥主要零部件材料表：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	上、下閥體、閥蓋	HT250	WCB	Cf8	CF8M	CF3	CF3M
2	蝶板	WCB	35（鍛）	Cf8	CF8M	CF3	CF3M
3	蝶板軸	1Cr13	2Cr13	1Cr18Ni19	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
4	襯里層/閥座	PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4）
5	O型圈	FPM（氟橡膠）			FPM（氟橡膠）
6	張性條（墊）	SI（硅橡膠）			SI（硅橡膠）
7	調節定位座	0Cr18NI9	0Cr18NI9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
8	螺栓	35	35	1Cr18Ni19	1Cr17Ni2	1CR18NI9TI	1Cr18Ni9Ti
9	螺母	45	45	0Cr18NI19	0Cr18NI9	0Cr18NI19	0Cr18NI9
10	手柄	ZL01（鑄造鋁合金）

七、D371F46對夾式襯氟蝶閥主要連接尺寸：

公稱通徑		標準值							參考值
DN (mm)	inch	L	D	D1	D2	f	b	Z-φd	D0	H
DN (mm)	inch	PN0.6(MPa)
40	11/2	33	130	100	80	3	16	4-φ14	160	140
50	2	43	140	110	90	3	16	4-φ14	200	200
65	21/2	46	160	130	110	3	16	4-φ14	250	250
80	3	46	182	150	125	3	18	4-φ18	250	250
100	4	52	205	170	145	3	18	4-φ18	300	185
125	5	56	235	200	175	3	20	8-φ18	300	203
150	6	56	260	225	200	3	20	8-φ18	200	225
200	8	60	315	280	255	3	22	8-φ18	200	275
250	10	68	370	335	310	3	24	12-φ18	240	315
300	12	78	435	395	362	4	24	12-φ23	240	348
350	14	78	485	445	412	4	26	12-φ23	280	415
400	16	102	535	495	462	4	28	16-φ23	280	460
450	18	114	590	550	518	4	28	16-φ23	320	500
500	20	127	640	600	568	4	30	16-φ23	320	530
600	24	154	755	705	670	5	30	20-φ25	360	610
700	28	165	860	810	775	5	32	24-φ25	360	675
800	32	190	975	920	880	5	34	24-φ30	360	805
900	36	203	1075	1020	980	5	36	24-φ30	380	995
1000	40	216	1175	1120	1080	5	36	28-φ30	400	1170
1200	48	254	1400	1340	1295	5	40	32-φ40	400	1295
