商品名稱:D341F46法蘭式襯氟蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

D341F46法蘭式襯氟蝶閥

http://www.hsfamen.com/diefa/2015/1126/406.html

	產品名稱：	法蘭式襯氟蝶閥
	產品型號：	D341F46
	產品口徑：	DN40-DN1000
	產品壓力：	0.6MPa-1.6MPa
	產品材質：	鑄鐵、球鐵、碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、D341F46法蘭式襯氟蝶閥簡介：
D341F46法蘭式襯氟蝶閥的閥體、閥座與閥芯內襯一體化，閥門工作時，只有閥體內襯與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏，具有嚴密的密封性能，超長的使用壽命。D341F46法蘭式襯氟蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截?cái)嘟橘|(zhì)的作用，適用于各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑等介質。
二、D341F46法蘭式襯氟蝶閥產品特點：
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線)，具有雙向密封功能，壓力、流量可自由調節；
2、偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想。
3、四級加載彈性密封，絕對保證了閥門內、外的零泄露；
（1）軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；
（2）軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
（3）軸的徑向采用O型圈與金屬墊的組合；
（4）閥座鑲在有彈性條的閥體槽內；
4、采用可調性彈子定位，定位準確，結構簡單。
三、D341F46法蘭式襯氟蝶閥工作原理：
D341F46法蘭式襯氟蝶閥閥體、閥座與閥板內襯聚四氟乙烯一體化，閥門工作時，只有閥體內襯與蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的的彈性四氟襯墊，完全達到介質的零泄漏。

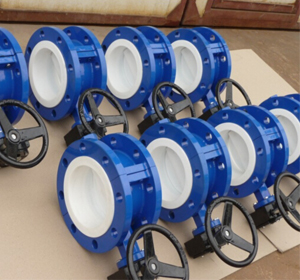

四、D341F46法蘭式襯氟蝶閥產品實拍：

五、D341F46法蘭式襯氟蝶閥零件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB		CF8	CF8M	CF3	CF3M
3	閥桿	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
4	襯里/閥座	PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5	緊固銷	2Cr13		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
6	填料	PTFE(F4)
7	填料壓蓋	WCB		CF8	CF8M	CF3	CF8
8	支架	WCB		CF8		CF8
9	緊固螺栓	35		1Cr17Ni2		1Cr18Ni2
10	螺母	45		1Cr18Ni9		0Cr18Ni9

六、D341F46法蘭式襯氟蝶閥主要連接尺寸：

公稱通徑		標準值							參考值
DN (mm)	inch	L	D	D1	D2	f	b	Z-φd	D0	H
DN (mm)	inch	PN0.6(MPa)
40	11/2	106	130	100	80	3	16	4-φ14	160	140
50	2	108	140	110	90	3	16	4-φ14	200	160
65	21/2	112	160	130	110	3	16	4-φ14	250	160
80	3	114	185	150	125	3	18	4-φ18	250	170
100	4	127	205	170	145	3	18	4-φ18	300	180
125	5	140	235	200	175	3	20	8-φ18	300	275
150	6	140	260	225	200	3	20	8-φ18	200	295
200	8	152	315	280	255	3	22	8-φ18	200	320
250	10	250	470	335	310	3	24	12-φ18	240	385
300	12	270	435	375	362	4	24	12-φ23	240	390
350	14	290	485	445	412	4	26	16-φ25	240	460
400	16	310	535	495	462	4	28	16-φ23	280	510
450	18	330	590	550	518	4	28	16-φ23	280	540
500	20	350	640	600	568	4	30	16-φ23	320	570
600	24	390	755	705	670	5	30	20-φ25	320	660
700	28	430	860	810	775	5	32	24-φ25	360	710
800	32	470	975	920	880	5	34	24-φ30	360	780
900	36	510	1075	1020	980	5	36	24-φ30	380	885
1000	40	550	1175	1120	1080	5	36	28-φ30	400	990

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
