產品名稱： 氣動超高真空插板閥 產品型號： CCQ型 產品口徑： DN50-DN800 產品壓力： 0.4MPa-0.6MPa 產品材質： 不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

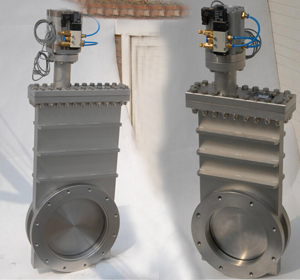

一、CCQ型氣動超高真空插板閥概述： CCQ型氣動超高真空插板閥是真空閥系列，通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。 二、CCQ型氣動超高真空插板閥技術參數： 適用范圍 105～1.3×10-7Pa 閥門漏率 ≤1.3×10-7Pa.L/S.(DN≤200)　≤6.7×10-7Pa.L/S.(DN≥250) 適用溫度 　 - 30～+150℃ 閥門開啟時閥板兩側的壓差 ≤2.7×103Pa 氣源壓力 0.4～0.6MPa 三、CCQ型氣動超高真空插板閥主要零件材料： 閥體、閥板 不銹鋼 密封件 氟橡膠、波紋管(軸封)、丁腈橡膠 四、CCQ型氣動超高真空插板閥實拍圖： 五 、CCQ型氣動超高真空插板閥外形及連接尺寸   型號 DN A H D Do D1 D2 D3 L L1 G E n-d 法蘭標準 CCQ-50 50 60 92 89 72.4 61.6 55.6   515 153 220 65 8-M8 GB6071 CCQ-63 63 65 105 114 92.1 82.6 76.6   566 180 220 80 8-M8 CCQ-80 80 65 130 130 110 99 93   603 200 220 80 16-M8 CCQ-100 100 70 152 152 130.2 120.7 114.7   653 267 220 95 16-M8 CCQ-150 150 70 202 202 181 171.5 165.5   771 350 270 95 20-M8 CCQ-200 200 80 251 253 231.8 222.3 216.6   889 424 270 115 24-M8 CCQ-250 250 85 300 314 288 308 275 271 1127 574 350 140 24-M10 JB5278 CCQ-300 300 85 352 365 338 353 323 318 1197 613 420 140 32-M10   CCQ-320 320 85 372 385 357 379 344 340 1197 613 440 140 36-M10 JB5278 CCQ-400 400 110 456 497 454 480 440 436 1666 810 536 180 36-M12 CCQ-500 500 135 595 590 555 580 540 536 1835 870 640 220 40-M12 CCQ-630 630 135 690 700 658 680 639 635 1930 960 780 280 40-M16 CCQ-800 800 150 880 890 855 880 835 831 2200 1100 950 350 60-M16
