Q941F防爆電動開關球閥

防爆電動開關球閥   電動開關球閥   電動球閥

品牌

上海喬邑

型號

Q941F

瀏覽次數

207 次

所在地區

上海 上海 奉賢區

參考最低價

面議

數量

100

壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

店鋪名稱: 上海喬邑閥門制造有限公司

上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。 上海喬邑閥門制造有限公司主要自控閥產品有:電動調節閥、氣動...

商品介紹

品牌:上海喬邑
商品名稱:Q941F防爆電動開關球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類

精心為您推薦【Q941F防爆電動開關球閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢選購!

產品簡介:

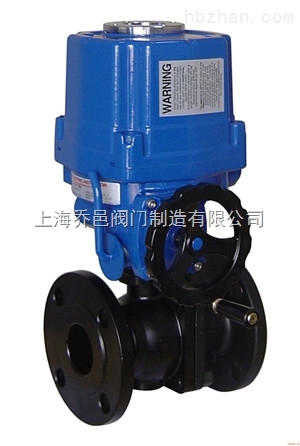

Q941F防爆電動開關球閥是由電動執行器和O型球閥組成,電動開關球閥閥體與執行機構的連接采用直連方式,電動執行機構無須配伺服放大器,輸入220VAC電源即可控制運轉。另外也可以根據不同的工況配防爆開關型,還有快速切斷型球閥。適用于介質是粘稠、含顆粒、纖維性質的場合,目前該電動開關球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

特點:

1.流體切斷和流通。
2.密封性可靠,流通性能好,流阻小,裝卸方便。
3.采用直連方式,具有連線簡單,結構緊湊,動作穩定。

零部件材料

零件名稱

材料名稱

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

醋酸等腐蝕介質

尿素等腐蝕性介質

技術參數

公稱通徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系數Kv

21

38

72

112

170

273

384

512

940

1452

2222

3589

5128

7359

公稱壓力(MPa)

PN1.6、2.5、4.0、6.4MPa

泄漏量

軟密封:零泄漏;硬密封:≤額定流量的10-5

閥體形式

兩段式閥體(浮動球體)

兩段式閥體(固定球體)

閥芯形式

"O"型球形閥芯

密封填料

聚四氟乙烯(PTFE)、金屬石墨纏繞墊片

連接形式

法蘭、焊接、螺紋

流量特性

快開特性

可調范圍

DN15-65

DN80-300

250:1

350:1

基本誤差

±1%

死區

≤1%

回差

≤1%

適用溫度

密封面

PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃

配置執行機構

可配PSQ、HQ、361RS等系列角行程電動執行機構

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計

執行器參數

執行器類別

精小型執行器參數

HQ系列執行器參數

電源電壓

標準:220V AC單相  可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC

輸出力矩

50N·M~2000N·M

50N·M~3000N·M

動作范圍

0~90° 0~360°

0~90°、0°~270°可選

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)

動作時間

15秒/30秒/60秒

18S~112S

保護裝置

過熱保護

內置過熱保護、過載保護

環境溫度

-30°~60°

-20℃~+70℃

手動操作

同附帶手柄操作

機械離合機構,配手輪操作

機械限位

電氣、機械二重限位

2個外部調整螺栓

防護等級

IP65

IP65、IP67、可定制IP68

防爆等級

無防爆

ExdⅡ BT4,ExdⅡ CT6

位置測量

可選裝開關或電位計

電位計、比例控制單元

驅動電機

8W/E

鼠籠式異步電機

進線接口

PE1/2〞進線線鎖

2個 PF 3/4"

殼體材料

鋁合金

鋼,鋁合金,鋁青銅,聚碳酸脂

外涂層

干粉,環氧聚酯,具有超強防腐功能

采用獨特的電制動線路,因而定位精度高,執行機構靈敏,啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

性能規范

試驗標準

公稱壓力(Mpa

壓力級(class

JIS(Mpa)

試驗壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封試驗

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

氣密試驗

0.5~0.7

連接尺寸

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

140

150

165

180

200

220

250

280

320

360

400

630

750

H

配精小型

275

280

287

312

312

325

335

365

400

420

440

470

545

580

配防爆型

360

370

380

392

392

415

425

445

490

510

530

560

635

670

W

157

157

157

157

208

208

256

256

256

256

256

256

380

380

PN1.6MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

220

250

285

340

405

460

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

410

D2

46

56

65

76

84

99

118

132

156

184

211

266

319

370

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

PN2.5MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

235

270

300

360

425

485

D1

65

75

85

100

110

125

145

160

190

220

250

310

370

430

D2

46

56

65

76

84

99

118

132

156

184

211

274

330

389

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-26

12-30

16-30

PN4.0MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

235

270

300

375

450

515

D1

65

75

85

100

110

125

145

160

190

220

250

320

385

450

D6

40

51

58

66

76

88

110

121

150

176

204

260

313

364

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-30

12-22

16-33

PN6.3MPa法蘭連接尺寸

D

105

130

140

155

170

180

205

215

250

295

345

415

470

530

D1

75

90

100

110

125

135

160

170

200

240

280

345

400

460

D6

40

51

58

66

76

88

110

121

150

176

204

260

313

364

n-φd

4-14

4-18

4-18

4-22

4-22

4-22

8-22

8-22

8-26

8-30

8-33

12-36

12-36

16-36

制造標準

設計與制造

GB12237-89API608API 6DJPI 7S-48BS5351DIN3357

法蘭尺寸

JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543

結構長度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗與試驗

JB/T 9092、API 598、GB/T13927



上海喬邑閥門為您提供優質的【Q941F防爆電動開關球閥】產品和完善的售后服務,如需訂購本產品,請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系我們!
