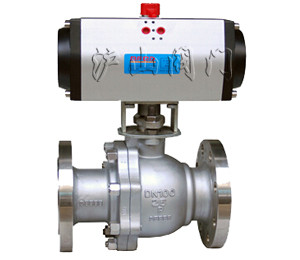

Q641F不銹鋼氣動球閥

不銹鋼氣動球閥

品牌

型號

Q641F

瀏覽次數

137 次

所在地區

上海 上海 浦東新區

市場指導價

¥1,500.00

數量

100

壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

店鋪名稱: 滬山閥門制造(上海)有限公司

滬山閥門制造(上海)有限公司是一家具有二十多年歷史的大型閥門生產企業,是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:
商品名稱:Q641F不銹鋼氣動球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類

Q641F不銹鋼氣動球閥

產品名稱: Q641F不銹鋼氣動球閥
產品型號: Q641F
產品口徑: DN15-250mm
產品壓力: 1.6-6.4MPa
產品材質: 鑄鐵、鑄鋼、不銹鋼
聯系電話: 021-31007323
聯系傳真: 021-33321522
Email: hushanfamen@126.com
聯系人: 周生
聯系手機: 18818008975
QQ: 178876695
公司名: 滬山閥門制造(上海)有限公司
帳號:  03416900040041464
稅號:  310115312539830
售后承諾: 質保一年,質量三包:包修、包換、包退。



一、Q641F氣動不銹鋼球閥概述

      Q641F氣動不銹鋼球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。產品廣泛應用于化工、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。



二、Q641F氣動不銹鋼球閥執行機構



      采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在90°±4°的可調范圍。確保與閥門的同步精度。



三、Q641F氣動不銹鋼球閥附件的選項



根據不同控制和要求可選擇下列附件:
切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣、氣動、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。

手動機構:HVSD手操機構



四、Q641F氣動不銹鋼球閥執行標準



1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48BS5351、DIN3357。



2、法蘭尺寸:JB/T7490JB7490)、GB91129131、HGJ4476、SH3406ANSI B16.5JIS B22122214、NF E29-211、DIN2543。
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305DIN3202。
4、檢驗主試驗:JB/T 9092、API 598。



五、Q641F氣動不銹鋼球閥性能規范

公稱通徑DN(mm)

15-250

公稱壓力PN(MPa)

1.6

公稱壓力PS(MPa)

強度試驗

2.4

密封試驗

1.76

材料\材料代號

C

P

R

主要零件

閥體

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

蝶板

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

閥桿

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

密封圈

增強聚四氟乙烯 對位聚苯

填料

聚四氟乙烯 柔性石墨

適用工況

適用介質

水、蒸汽、油品

硝酸類

醋酸類

適用溫度

-28℃~300℃

執行器

型號

BAW系列、GT系列、SW系列

氣源壓力

0.4-0.7Mpa

 六、Q641F不銹鋼氣動球閥外形尺寸:

Q641F不銹鋼氣動球閥結構圖











公稱通徑DN(mm)

尺寸(mm)

執行器型號

L

D

D1

D2

b

f

Z-Φd

15

108

95

65

45

14

2

4-14

GT52/GT63K

20

117

105

75

55

14

4-14

GT63/GT63K

25

127

115

85

65

14

4-14

GT63/GT83K

32

140

135

100

78

16

4-18

GT83/GT83K

40

165

145

110

85

16

3

4-18

GT83/GT110K

50

178

160

125

100

16

4-18

GT83/GT110K

65

190

180

145

120

18

4-18

GT110/GT127K

80

203

195

160

135

20

8-18

GT127/GT127K

100

305

215

180

155

20

8-18

GT127/GT160K

125

256

245

210

185

22

8-18

GT160/GT190K

150

394

280

240

210

24

8-23

GT190/GT210K

200

457

335

295

265

26

12-23

GT254/BAW20S

250

533

405

335

320

30

12-25

BAW17/BAW20S

滬山閥門制造(上海)有限公司,原上海滬山閥門廠創建于1985年,是一家有幾十多年歷史的大型閥門專業生產閥門企業,閥門制造行業的驕子,流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理,專業服務。
滬山閥門從鑄造、鍛造加工到組裝,都是在嚴格的質量管理下進行系列化生產。另外,滬山的產品在出廠時,均根據本公司制定的“質量保證條例”進行嚴格檢查,因此得到了世界各地用戶的好評,被譽為“良心閥門”。
