店鋪名稱：滬山閥門制造（上海）有限公司

滬山閥門制造（上海）有限公司是一家具有二十多年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:

商品名稱:Dd643氣動法蘭式多層次金屬硬密封蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

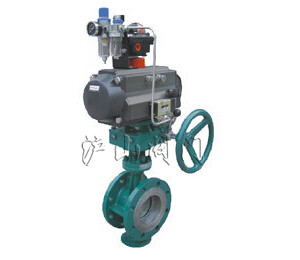

Dd643氣動法蘭式多層次金屬硬密封蝶閥

http://www.hushanfamen.com/Valve_Product_136.html

	產品名稱：	Dd643氣動法蘭式多層次金屬硬密封蝶閥
	產品型號：	Dd643
	產品口徑：	DN50-800mm
	產品壓力：	0.6-2.5MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

產品名稱：	氣動法蘭式多層次金屬硬密封蝶閥	產品型號：	Dd643
驅動方式：	氣動	連接形式：	法蘭
結構形式：	多層次	密封結構：	硬密封
壓力范圍：	0.6～2.5MPa	公稱通徑：	DN50-DN800
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

滬山閥門制造（上海）有限公司是國內著名〖Dd643氣動法蘭式多層次金屬硬密封蝶閥〗制造商，也是國內大型【氣動閥門】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖Dd643氣動法蘭式多層次金屬硬密封蝶閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

一、Dd643氣動法蘭式多層次金屬硬密封蝶閥介紹

二、Dd643氣動法蘭式多層次金屬硬密封蝶閥Dd343H/F(6、9)主要連接尺寸

產品名稱	公稱通徑		結構長度（標準值）L		外形尺寸（參考值）											連接尺寸（標準值）
	公稱通徑		結構長度（標準值）L		H	Dd343H			Dd643H			Dd943H				PN0.6MPa			PN1.0MPa
	mm	inch	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D		D1	Z-d	D	D1	Z-d
Dd(3.6.9)43H-(6.10)C.P.R.V系列氣動法蘭式多層次金屬硬密封蝶閥	50	2	108	150	112	350	180	200	625	245	72	530	250	255	140		110	4-14	165	125	4-18
	65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160		130	4-14	185	145	4-18
	80	3	114	180	120	380	180	200	645	245	72	565	250	255	190		150	4-18	200	160	8-18
	100	4	127	190	138	420	180	200	675	355	92	600	250	255	210		170	4-18	220	180	8-18
	125	5	140	200	164	460	180	200	715	355	92	640	250	255	240		200	8-18	250	210	8-18
	150	6	140	210	175	555	270	280	800	355	92	705	300	315	265		225	8-18	285	240	8-22
	200	8	152	230	208	760	400	425	850	250	170	775	300	315	320		280	8-18	340	295	8-22
	250	10	165	250	243	830	400	425	925	250	170	945	300	315	375		335	12-18	395	350	12-22
	300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	440		395	12-22	445	400	12-22
	350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490		445	12-22	605	460	16-22
	400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540		495	16-22	565	515	16-26
	450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595		550	16-22	615	565	20-26
	500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645		600	20-22	670	620	20-26
	600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755		705	20-26	780	725	20-30
	700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860		810	24-26	895	840	24-30
	800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975		920	24-30	1015	950	24-33
	900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075		1020	24-30	1115	1050	28-33
	1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175		1120	28-30	1230	1160	28-36
	1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405		1340	32-33	1455	1380	32-39
	1400	56	530	710	850	2345	1000	925				2886			1630		1560	36-36	1675	1590	36-42
	1600	64	600	790	1030	2780	1000	925				3156			1830		1760	40-36	1915	1820	40-48
	1800	72	670	870	1230	3020	1100	980				3421			2045		1970	44-39	2115	2020	44-48
	2000	80	760	950	1350	3270	1100	980				3685			2265		2180	48-42	2325	2230	48-48
