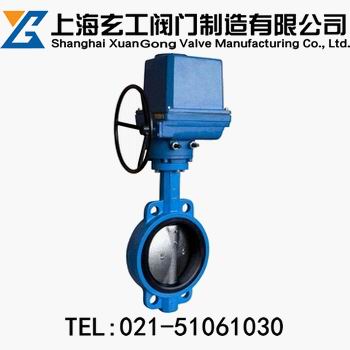

D371X電動軟密封蝶閥
http://www.famenbaike.com/product/diefa/dddf/268.html
上海玄工閥門制造廠家主要生產【D371X電動軟密封蝶閥】也是國內【蝶閥】主要供應商之一。上海玄工閥門制造廠家是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。公司主要生產經營范圍：閥門，管件，流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！熟悉并了解D371X電動軟密封蝶閥系列產品技術行情，生產經驗豐富，迎得國內外廠商的一致好評，歡迎新老客戶咨詢訂購，我們將竭誠為您提供滿意的服務！
|
|
|
閥門名稱： |
D371X電動軟密封蝶閥
|
| 閥門型號： |
D371X、FBGX（D342X）
|
| 閥門口徑： |
DN15-50mm |
| 閥門壓力： |
1.6-16MPa |
| 閥門材質： |
鑄鋼、不銹鋼、合金鋼等
|
聯系電話：
|
021-51061030 |
| 聯系傳真： |
021-51062246 |
| Email： |
xuangongfamen@163.com |
| 聯系人： |
劉源 |
聯系手機：
|
18616748023 |
| 聯系QQ： |
3249477340 |
| 公司名稱： |
上海玄工閥門制造廠家 |
| 玄工帳號： |
03848200040080145 |
| 玄工稅號： |
310226342302498
|
| 玄工閥門： |
http:www.famenbaike.com |
|
|
D371X電動軟密封蝶閥產品概述：
電動軟密封蝶閥按連接形式主要分為：法蘭式、對夾式和突耳式。其閥體、閥板、閥軸為同心結構設計，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物等特點，是管路優先選用的電控蝶閥。電動軟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。特別適用于雙向密封和閥體易銹蝕場合，選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。
電動軟密封蝶閥產品應用：
我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
電動軟密封蝶閥特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
電動軟密封蝶閥主要技術參數：
|
公稱通徑DN（mm)
|
50～2000
|
50～1600
|
|
公稱壓力PN（MPa)
|
0.6
|
1
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
電動軟密封蝶閥主要零部件材料：
|
零件名稱
|
材料
|
|
閥體
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
閥軸
|
2Cr13
|
|
密封圈
|
丁腈耐油橡膠
|
|
填料
|
柔性石墨
|
電動軟密封蝶閥執行標準：
|
制造標準
|
GB/T122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T13927-92
|
對夾式電動軟密封蝶閥主要外形連接尺寸：
|
DN
|
L
|
H1
|
H2
|
D1
|
D2
|
Z-Φ
|
A
|
B
|
C
|
|
50
|
42
|
161
|
80
|
52.9
|
120
|
4-19
|
272
|
263
|
200
|
|
65
|
44.7
|
175
|
89
|
64.5
|
136.2
|
4-19
|
272
|
263
|
200
|
|
80
|
45.2
|
181
|
95
|
78.8
|
160
|
4-19
|
272
|
263
|
200
|
|
100
|
52.1
|
200
|
114
|
104
|
185
|
4-19
|
272
|
263
|
200
|
|
125
|
54.4
|
213
|
127
|
123.3
|
215
|
4-19
|
272
|
263
|
200
|
|
150
|
55.8
|
226
|
139
|
155.6
|
238
|
4-23
|
272
|
263
|
200
|
|
200
|
60.6
|
260
|
175
|
202.5
|
295
|
4-23
|
290
|
298
|
220
|
|
250
|
65.6
|
292
|
203
|
250.5
|
357
|
4-23
|
290
|
298
|
220
|
|
300
|
76.9
|
337
|
242
|
301.6
|
407
|
4-23
|
331
|
342
|
260
|
|
350
|
76.5
|
368
|
267
|
333.3
|
467
|
4-23
|
331
|
342
|
260
|
|
400
|
86.5
|
400
|
309
|
389.6
|
515
|
4-28
|
331
|
342
|
260
|
|
525
|
|
450
|
105.6
|
422
|
328
|
440.5
|
565
|
4-28
|
331
|
342
|
260
|
|
585
|
|
500
|
131.8
|
480
|
361
|
491.5
|
620
|
4-M27
|
331
|
342
|
260
|
|
650
|
|
600
|
152
|
562
|
459
|
592.5
|
725
|
4-M27
|
331
|
342
|
260
|
|
770
|
法蘭式電動軟密封蝶閥主要外形連接尺寸：
|
DN
|
L
|
H
|
D
|
D1
|
Z-Φ
|
A
|
B
|
C
|
|
50
|
108
|
77
|
165
|
125
|
4-18
|
272
|
263
|
200
|
|
65
|
112
|
93
|
185
|
145
|
4-18
|
272
|
263
|
200
|
|
80
|
114
|
100
|
200
|
160
|
8-18
|
272
|
263
|
200
|
|
100
|
127
|
113
|
220
|
180
|
8-18
|
272
|
263
|
200
|
|
125
|
140
|
123
|
250
|
210
|
8-18
|
272
|
263
|
200
|
|
150
|
140
|
193
|
285
|
240
|
8-22
|
272
|
263
|
200
|
|
200
|
152
|
172
|
340
|
295
|
8-22
|
290
|
298
|
220
|
|
250
|
165
|
202
|
395
|
350
|
12-22
|
290
|
298
|
220
|
|
300
|
178
|
218
|
445
|
400
|
12-22
|
331
|
342
|
260
|
|
350
|
190
|
253
|
505
|
560
|
16-22
|
331
|
342
|
260
|
|
400
|
216
|
300
|
565
|
515
|
16-26
|
331
|
342
|
260
|
|
450
|
222
|
328
|
615
|
656
|
20-26
|
331
|
342
|
260
|
|
500
|
229
|
352
|
670
|
620
|
20-26
|
331
|
342
|
260
|
|
600
|
267
|
397
|
780
|
725
|
20-30
|
331
|
342
|
260
|
凸耳式電動軟密封蝶閥主要外形連接尺寸：
|
DN/mm
|
DN/inch
|
L
|
H1
|
H2
|
H
|
D
|
D1
|
N-M
|
G
|
A
|
B
|
C
|
|
50
|
2″
|
42
|
161
|
80
|
88.38
|
52.9
|
120
|
4-M16
|
118
|
272
|
263
|
200
|
|
65
|
2-1/2″
|
44.7
|
175
|
89
|
102.54
|
64.5
|
136.2
|
4-M16
|
137
|
272
|
263
|
200
|
|
80
|
3″
|
45.2
|
181
|
95
|
61.23
|
78.8
|
160
|
8-M16
|
178
|
272
|
263
|
200
|
|
100
|
4″
|
52.1
|
200
|
114
|
68.88
|
104
|
185
|
8-M16
|
206
|
272
|
263
|
200
|
|
125
|
5″
|
54.4
|
213
|
127
|
80.36
|
123.3
|
215
|
8-M16
|
238
|
272
|
263
|
200
|
|
150
|
6″
|
55.8
|
226
|
139
|
91.84
|
155.6
|
238
|
8-M20
|
266
|
272
|
263
|
200
|
|
200
|
8″
|
60.6
|
260
|
175
|
92.40
|
202.5
|
295
|
12-M20
|
329
|
290
|
298
|
220
|
|
12-M24
|
|
250
|
10″
|
65.6
|
292
|
203
|
105.34
|
250.5
|
357
|
12-M20
|
393
|
290
|
298
|
220
|
|
12-M24
|
|
300
|
12″
|
76.9
|
337
|
242
|
91.11
|
301.6
|
407
|
12-M20
|
462
|
331
|
342
|
260
|
|
12-M24
|
|
350
|
14″
|
76.5
|
368
|
267
|
112.89
|
333.7
|
467
|
12-M20
|
515
|
331
|
342
|
260
|
|
76.35
|
12-M24
|
|
400
|
16″
|
86.5
|
400
|
309
|
100.47
|
390.1
|
515
|
16-M24
|
579
|
331
|
342
|
260
|
|
102.42
|
525
|
16-M27
|
|
450
|
18″
|
105.6
|
422
|
328
|
88.39
|
441.2
|
565
|
16-M24
|
627
|
331
|
342
|
260
|
|
91.51
|
585
|
16-M27
|
|
500
|
20″
|
131.8
|
480
|
361
|
96.99
|
491.5
|
620
|
16-M24
|
696
|
331
|
342
|
260
|
|
101.68
|
650
|
16-M30
|
|
600
|
24″
|
152
|
562
|
459
|
113.42
|
592.5
|
725
|
16-M27
|
821
|
331
|
342
|
260
|
|
120.46
|
770
|
16-M33
|
