商品介紹

品牌:玄工閥門

商品名稱:Z960Y電動高溫高壓焊接閘閥—上海玄工閥門制造廠家

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

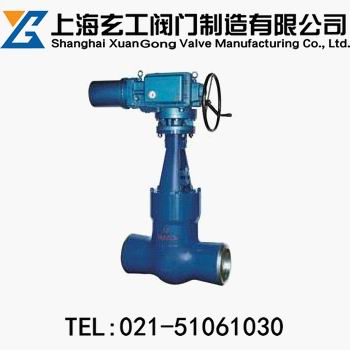

Z960Y電動高溫高壓焊接閘閥
http://www.famenbaike.com/plus/view.php?aid=98

	產品名稱：	電動高溫高壓焊接閘閥
	產品型號：	Z960Y
	產品口徑：	DN50-600mm
	產品壓力：	1.0-32MPa
	產品材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	QQ：	3249477340
	公司名：	上海玄工閥門制造廠家
	帳號：	03848200040080145
	稅號：	310226342302498
	公司主頁：	http://www.famenbaike.com

電動高溫高壓焊接閘閥執入標準：

● 制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定；
● 結構長度按E101的規定或按用戶提供尺寸；
● 焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。

電動高溫高壓焊接閘閥性能規范
產品型號與公稱壓力PN(MPa)		試驗壓力(MPa)		工作壓力(MPa)	工作溫度(℃)	適用介質
產品型號與公稱壓力PN(MPa)		強度試驗	密封試驗/上密封實驗	工作壓力(MPa)	工作溫度(℃)	適用介質
Z960Y-250	25	37.5	27.5	-	≤ 425	水、蒸汽、
Z960Y-320	32	48	36	-	≤ 425	水、蒸汽、
Z960Y-P54100	-	30	22	P5410	≤ 540	蒸汽
Z960Y-P54170	-	48	36	P5417	≤ 540	蒸汽

電動高溫高壓焊接閘閥主要零件材料：

零件名稱	材料牌號
閥體	WCB	WC6	WC9
閥板	WCB	WC6	WC9
閥蓋	25	12Cr1Mo1VA
閥桿	1Cr17Ni2	20Cr1Mo1VA
閥座	25	12Cr1Mo1VA
密封環	S軟鋼(增強柔性石墨)	S軟鋼	F軟鋼
填料	增強柔性石墨
支架	WCB	WCB或WC6
閥桿螺母	45(ZCuZn25A16Fe3Mn3)
四開環	1Cr13	20Cr1MoVA

電動高溫高壓焊接閘閥主要尺寸及重量：

型號	公稱通徑	主要外形尺寸和連接尺寸(mm)					電動裝置	重量 (kg)
型號	公稱通徑	d	L	H	L1	L2	電動裝置	重量 (kg)
Z960Y-250	100	84	406	1164	437	277	DZW45	234
	125	100	483	1402	437	277	DZW60	343
	175	158	711	1650	554	309	DZW180	638
	225	200	864	1650	554	309	DZW180	654
	300	280	1067	2106	764	398	DZW350	1973
Z960Y-320	100	96	533	1236	437	277	DZW60	291
	125	118	610	1302	437	277	DZW60	315
	150	148	762	1403	526	283	DZW90	672
	175	148	762	1650	554	309	DZW180	684
	225	222	1041	1650	554	309	DZW180	696
Z960Y-P54100V	175	148	762	1650	554	309	DZW180	683
	225	222	1041	1650	554	309	DZW180	704
	250	222	1041	1795	554	309	DZW180	1214
	300	294	1245	2080	554	309	DZW250	2125
Z960Y-P54170V	125	98	630	1230	437	277	DZW60	312
	225	186	1060	1680	554	309	DZW180	1401
	300	278	1397	2265	764		DZW500	2834
	325	310	1448	2265	690	398	DZW500	2632
	350	338	1550	2536	715		DZWC-4	5591

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的電動高溫高壓焊接閘閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。

相關產品推薦： 高溫閘閥、高溫高壓雙閘板閘閥、高壓不銹鋼重型閘閥、美標高壓閘閥
