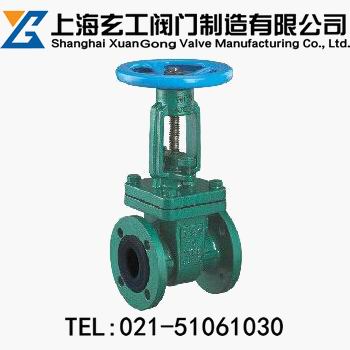

Z41J襯膠閘閥
http://www.famenbaike.com/product/zhafa/cjzf/130.html

	產品名稱：	襯膠閘閥
	產品型號：	Z41J
	產品口徑：	DN12-1500mm
	產品壓力：	1.6-16.4MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	QQ：	3249477340
	公司名：	上海玄工閥門制造廠家
	帳號：	03848200040080145
	稅號：	310226342302498
	公司主頁：	http://www.famenbaike.com

襯膠閘閥材料：

    1、閥體材質：碳鋼、不銹鋼。[可選]
    2、密封材質：流道全襯四氟。
    3、填料： PTFE。
    4、閥桿材質：不銹鋼304、不銹鋼316、不銹鋼2cr13。

襯膠閘閥特點：
    A 產品連接件少，整體鋼性好。
    B 截流速度快。
    C 開度限位機構方便，靈活，精確。
    D 體形小巧，外形美觀。
    E 操作簡單，省力，維修方便。
    F 流體阻力小，密封面受介質的沖蝕小。
    G 介質流向不愛限制，不擾流，不降低壓力。

襯膠閘閥制造標準：
    設計制造標準：GB/T 12234
    結構長度標準：GB/T 12221-2005
    連接法蘭標準：GB/T 9113
    壓力溫度等級：GB/T 12224-2005
    試驗檢驗標準：GB/T 13927-2008

襯膠閘閥尺寸：

公稱通徑DN(mm)	主要外形尺寸及連接尺寸
公稱通徑DN(mm)	L	D	D1	D2	b	f	z-Φd	H	H1	D0
Z40、Z41、Z42
15	130	95	65	45	14	2	4-Φ14	220	240	120
20	150	105	75	55	14	2	4-Φ14	255	284	140
25	160	115	85	65	14	2	4-Φ14	275	303	160
32	180	135	100	78	16	2	4-Φ18	280	321	180
40	200	145	110	85	16	3	4-Φ18	300	352	200
50	250	160	125	100	16	3	4-Φ18	358	438	240
65	265	180	145	120	18	3	4-Φ18	375	450	240
80	280	195	160	135	20	3	8-Φ18	433	528	280
100	300	215	180	155	20	3	8-Φ18	502	620	320
125	325	245	210	185	22	3	8-Φ18	612	753	360
150	350	280	240	210	24	3	12-Φ23	676	847	360
200	400	335	295	265	26	3	12-Φ25	820	1039	400
250	450	405	355	320	30	3	12-Φ25	969	1245	450
300	500	460	410	375	30	3	12-Φ25	1142	1472	560
350	550	520	470	435	34	4	16-Φ25	1280	1450	640
400	600	580	525	485	36	4	16-Φ30	1452	1887	640
450	650	640	585	545	38	4	20-Φ30	1541	2011	720
500	700	705	650	608	42	4	20-Φ34	1676	2181	720
600	800	840	770	718	46	5	20-Φ41	1874	2346	800
700	900	910	840	788	48	5	24-Φ41	2139	2819	880
800	1000	1020	950	898	50	5	24-Φ41	2293	3034	980
900	1100	1120	1050	998	52	5	28-Φ41	2595	3445	1080
1000	1200	1255	1170	1110	54	5	28-Φ42	2733	3683	1180
1200	1350	1485	1390	1325	56	5	32-Φ48	3032	3032	1300
