店鋪名稱：上海玄工閥門制造有限公司

上海玄工閥門制造有限公司是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業...

商品介紹

品牌:玄工閥門

商品名稱:SCZ973X穿透式插板閥—上海玄工閥門制造廠家

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

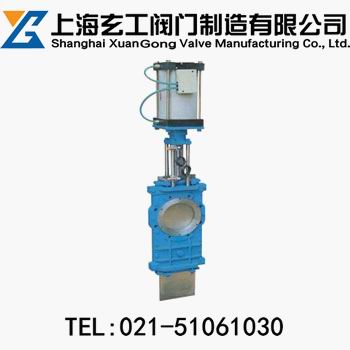

SCZ973X穿透式插板閥
http://www.famenbaike.com/product/zhafa/cbfzm/129.html

	產品名稱：	穿透式插板閥
	產品型號：	SCZ973X/F、SCZ673X/F
	產品口徑：	DN100-500mm
	產品壓力：	1.0-1.5MPa
	產品材質：	不銹鋼
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	QQ：	3249477340
	公司名：	上海玄工閥門制造廠家
	帳號：	03848200040080145
	稅號：	310226342302498
	公司主頁：	http://www.famenbaike.com

穿透式插板閥產品概述：

插板閥顯著特點：閥腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。
設計制造：JB/T8691-1998
結構長度：GB/T15188.2-94
法蘭連接：GB/T9113.1-2000 JB/T79-94
試驗與驗收：GB/T13927-92

穿透式插板閥主要零部件材質：

閥體、上蓋	碳鋼、不銹鋼
閥板	不銹鋼
閥桿	不銹鋼
密封圈	四氟、橡膠

穿透式插板閥主要性能規范：

公稱壓力	PN
殼體試驗	1.5XPN
密封試驗	1.1XPN
工作溫度	橡膠≤80℃ 四氟密封≤180℃
適用介質	干灰、紙漿、糖漿、污水、煤氣粉末顆粒物、渣水混合物等

穿透式插板閥主要外形及連接尺寸：單位（mm）

DN	L	H1	H2	H3	D1	D2	D0	N-M	P	B
100	51	405	705	585	180	156	240	8-M16	490	170
125	57	450	780	665	210	184	260	8-M16	490	190
150	57	510	810	770	240	211	280	8-M20	490	240
200	70	615	930	920	295	266	300	12-M20	520	335
250	70	715	1080	1175	355	319	320	12-M24	520	335
300	76	822	1140	1255	410	370	340	12-M24	520	335
350	76	975	1290	1455	470	429	360	16-M24	520	350
400	89	1024	1344	1559	525	480	400	16-M27	605	390
450	89	1235	1560	1926	585	548	450	20-M27	605	430
500	114	1265	1610	2226	650	609	500	20-M30	605	430

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的穿透式插板閥。感謝您訪問我們的網站【上海玄工閥門制造有限公司http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
