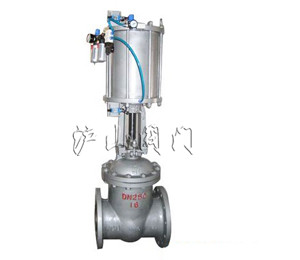

產品名稱： Z641國標氣動楔式閘閥 產品型號： Z641 產品口徑： DN50-1000mm 產品壓力： 1.6-16.0MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

產品名稱： 國標氣動楔式閘閥   產品型號： Z641   驅動方式： 氣動   連接形式： 法蘭   結構形式： 楔式單閘板   密封材料： 橡膠、不銹鋼   壓力范圍： 1.6～16.0MPa   公稱通徑： DN50-DN1000   常用材質： 碳鋼、不銹鋼   技術咨詢： 021-31007323   滬山閥門制造（上海）有限公司 是國內著名〖Z641國標氣動楔式閘閥〗制造商，也是國內大型【氣動閥門】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖Z641國標氣動楔式閘閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。 一、Z641國標氣動楔式閘閥用途與特點 Z641國標氣動楔式閘閥是一種最常見的啟閉閥，利用閘板的上下工作來接通(全開)和截?cái)?全關)管道中的流體介質。  1、流體阻力小，密封面受介質的沖刷和侵蝕小(閘板開啟高度高)。  2、開啟較有力，密封性能好，介質流向不受限制，不擾流，不降壓力。  3、形體簡單，制造工藝性好，適用范圍廣。 二、Z641國標氣動楔式閘閥執行標準 設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗 GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092 三、Z641國標氣動楔式閘閥壓力試驗 公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0 強度試驗 2.4 3.8 6.0 9.6 15.0 24.0 水密封試驗 1.8 2.8 4.4 7.0 11.0 18.0 上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0 氣密封試驗 0.4-0.7 四、Z641國標氣動楔式閘閥主要零件材料及性能 體蓋板 閥   桿 密封面 墊   片 填   料 工作溫度℃ 適用介質 WCB 2Cr13 13Cr STL 本體材料 尼龍 增強柔性石墨 1Cr13/柔性石墨 08軟鋼 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE 柔性石墨 增強柔性石墨 SFB/260 SFP/260 PTFE ≤425 水、蒸汽、油品 WC1 38CrMoA1 25Cr2MoV ≤450 WC6 ≤540 WC9 ≤570 ZGCr5Mo ≤540 ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 銷酸類 ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸類 五、Z641國標氣動楔式閘閥PN1.6MPa 六、Z641國標氣動楔式閘閥主要外形和連接尺寸 Main External and Connection Dimension        單位:mm 公稱通徑  DN L D D1 D2 b Z-Φd H H1 D0 WT(Kg) CZ6s40H-16C                CZ6s40Y-16P               CZ6s40Y-16R 50 250 160 125 100 16 4-Φ18 950 570 180 36 65 270 180 145 120 18 4-Φ18 1050 596 180 53 80 280 195 160 135 20 8-Φ18 1080 635 200 72 100 300 215 180 155 20 8-Φ18 1145 645 250 90 125 325 245 210 185 22 8-Φ18 1210 685 250 120 150 350 280 240 210 24 8-Φ18 1300 720 320 132 200 400 335 295 265 26 12-Φ23 1660 940 400 258 250 450 405 355 320 30 12-Φ25 1790 1020 400 297 300 500 460 410 375 30 12-Φ25 1990 1150 450 420 350 550 520 470 435 34 16-Φ25 2090 1170 450 558 400 600 580 525 485 36 16-Φ30 2290 1325 500 840 450 650 640 585 545 40 20-Φ30 2485 1465 500 1110 500 700 705 650 608 44 20-Φ34 2640 1590 550 1380 600 800 840 770 718 48 20-Φ41 2940 1720 550 1620 700 900 910 840 788 50 24-Φ41 3450 1960 600 1966 800 1000 1020 950 898 52 24-Φ41 3650 2190 600 2282 900 1100 1120 1050 998 54 28-Φ41 3815 2400 800 2495 1000 1200 1255 1170 1110 56 28-Φ48 4000 2650 800 2760

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
