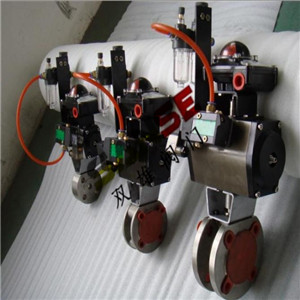

Q671F氣動薄型球閥
Q671F氣動薄型球閥
品牌
申請品牌型號
Q671F氣動薄型球閥瀏覽次數
179 次所在地區
浙江 溫州 永嘉縣市場指導價
數量
100
———— 推薦商品 ————
商品介紹
http://www.zk-v.com/ProductShow_140.htmlQ671F氣動薄型球閥
Q671F氣動薄型球閥詳細資料
Q671F氣動薄型球閥是氣動球閥中的一種，是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
Q671F氣動對夾式球閥特點及用途
該薄型球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。
它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。
|
設計依據
|
GB標準
|
|
|
設計標準
|
GB/12237
|
|
|
結構 長度
|
法蘭 連接
|
歐德隆公司標準
|
|
連接法蘭尺寸
|
GB/9113、JB/T79
|
|
|
試驗和檢驗
|
JB/T9002
|
|
|
序號
|
零件名稱
|
材質
|
||
|
C
|
P
|
R
|
||
|
1
|
閥蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12M02Ti
|
|
2
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
|
3
|
閥座
|
PTFE
|
PTFE
|
PTFE
|
|
4
|
球體
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
5
|
閥座
|
PTFE
|
PTFE
|
PTFE
|
|
6
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12M02Ti
|
|
7
|
螺栓
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni12M02Ti
|
|
8
|
閥桿
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12M02Ti
|
|
9
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
|
10
|
填料
|
PTFE
|
PTFE
|
PTFE
|
|
11
|
襯套
|
PTFE
|
PTFE
|
PTFE
|
|
12
|
彈墊
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12M02Ti
|
|
13
|
墊片
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
14
|
螺母
|
35
|
1Cr18Ni9TI
|
1Cr18Ni9Ti
|
|
15
|
連接支架
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
16
|
螺栓
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
17
|
連接套
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
18
|
氣動裝置
|
|
|
|
|
19
|
位置指示器
|
塑料
|
塑料
|
塑料
|
