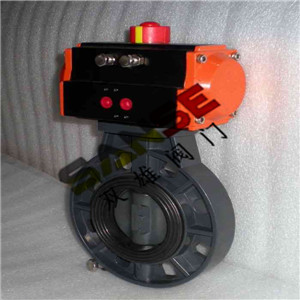

http://www.zk-v.com/ProductShow_158.html氣動PVC蝶閥

氣動PVC蝶閥產品詳細介紹:
公稱通徑：DN50-600mm
壓力范圍：1.0Mpa
介質溫度：-10℃-110℃
閥體材料：PVC
氣動PVC蝶閥主要零件材質表

名稱	材質	名稱	材質
閥體	RPP,CPVC,PVDF	O型圈	EPDM,FRM
閥瓣	RPP,CPVC,PVDF	手柄l	ABS,RPP
閥桿	1Cr18Ni9Ti	螺母t	RPP, PVDF, CPVC
閥座	EPDM,FRM	氣動、氣動裝置	1Cr18Ni9Ti,鋼,鑄鐵

氣動PVC蝶閥主要外形及連接尺寸




公稱通徑 DN	氣動PVC蝶閥外形尺寸											壓力 Mpa	重量=kg/臺				工作溫度℃
	D	D1				D2	L1	L	H1	H2	n-Φ
		D1	JIS	DIN	ANSI								RPP	PVDF	CPVC	UPVC
40	47	110	105	110	3.88	150	200	39	86	70	4-18	0.7	4.2	4.4	4.3	4.3
50	56	125	120	125	4.75	160	220	40	88	70	4-18	0.7	4.3	4.55	4.45	4.4
65	71	145	140	145	5.50	185	220	46	100	70	4-18	0.7	4.4	4.65	4.6	4.55
80	85	160	150	160	6.00	195	280	46	105	85	8-18	0.7	4.75	5	4.9	4.8
100	105	180	175	180	7.50	215	280	54	118	85	8-18	0.6	5.1	5.5	5.4	5.3
125	131	210	210	210	8.50	250	300	70	163	93	8-18	0.5		7.74	7.3	7.2
150	153	240	240	240	9.50	285	300	74	176	96	8-22	0.5	7.5	8.3	8.1	7.9
200	204	295	290	295	11.75	340	180	87	210	93	8-22	0.4	14	18	17	15.8
250	255	350	355	350	14.25	395	180	114	240	93	12-22	0.3	17	22	20.7	19.5
300	307	400	400	400	17.00	445	180	114	270	93	12-22	0.3	21	30	28	25.5
350	358	460	445	460	18.75	505	180	127	300	93	16-22	0.3	26	35	32.8	30
400	389	515	510	515	21.25	580	240	140	350	108	16-22	0.3	33	44	41	38
450	446	565	565	565	22.75	615	240	152	370	108	20-26	0.2	50	65	61	56.5
500	494	620	620	620	25.00	670	260	152	400	108	20-26	0.2	70	91	85	79
600	590	725	730	725	29.50	780	260	178	465	108	20-30	0.2	100	125	118	111
