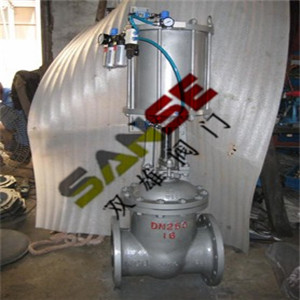

Z641H/Y氣動法蘭閘閥

Z641H/Y氣動法蘭閘閥主要外形和連接尺寸          單位Unit：mm

公稱通徑	Z641H/Y氣動法蘭閘閥主要外形尺寸和連接尺寸									WT
	L	D	D1	D2	b	Z-φd	H	H1	Do
CZ6s40H-16      CZ6s40Y-16P        CZs40Y-16R
50	250	160	125	100	16	4-18	950	570	180	36
65	270	180	145	120	18	4-18	1050	596	180	53
80	280	195	160	135	20	8-18	1080	635	200	72
100	300	215	180	155	20	8-18	1145	645	250	90
125	325	245	210	185	22	8-18	1210	685	250	120
150	350	280	240	210	24	8-18	1300	720	320	132
200	400	335	295	265	26	12-23	1660	940	400	258
250	450	405	355	320	30	12-25	1790	1020	400	297
300	500	460	410	375	30	12-25	1990	1150	450	420
350	550	520	470	435	34	16-25	2090	1170	450	558
400	600	580	525	485	36	16-30	2290	1325	500	840
450	650	640	585	545	40	20-30	2485	1465	500	1110
500	700	705	650	608	44	20-34	2640	1590	550	1380
600	800	840	770	718	48	20-41	2940	1720	550	1620
700	900	910	840	788	50	24-41	3450	1960	600	1966
800	1000	1020	950	898	52	24-41	3650	2190	600	2282
900	1100	1120	1050	998	54	28-41	3815	2400	800	2495
1000	1200	1255	1170	1110	56	28-48	4000	2650	800	2760

Z641H/Y氣動法蘭閘閥主要外形和連接尺寸          單位Unit：mm
