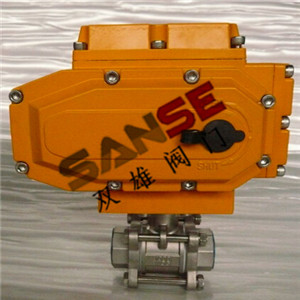

電動三片式螺紋球閥概述：

   電動三片式螺紋球閥及對焊連接球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀；閥座采用彈性密封結構，密封可靠，啟閉輕松；閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分即可取出。適用于輕工機械體積小空間窄的場合。具有體積小、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。電動絲口球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

電動三片式螺紋球閥產品特點



1、防火、防靜電設計
2、閥桿防爆出裝置
3、閥球上設計有壓力平衡孔
4、雙層閥桿填料與對壓碟型彈片裝置

電動三片式螺紋球閥技術參數和性能

SDV系列電動三片式螺紋球閥執行器技術參數		電動三片式螺紋球閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～100mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5、4.0、6.4MPa
任選功能	開關型、觸點型、開度信號、智能型	閥軸材質	不銹鋼
動作范圍	0～90°±5°	閥體材質	碳鋼、304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	球體材質	304/316/316L不銹鋼
環境溫度	-30°～60°	閥座密封	PTFE、PPL、金屬密封
手動操作	附帶手柄操作	溫   度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
限   位	電氣、機械二重限位	結構型式	三片式、對焊式、承插焊式、二片式
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、石油、酸類、粘性流體、漿料介質等
輸入信號	0-10，1-5VDC/4-20mA(智能型)	特   點	結構緊湊、體積小、流通能力大

電動三片式螺紋球閥外形尺寸
