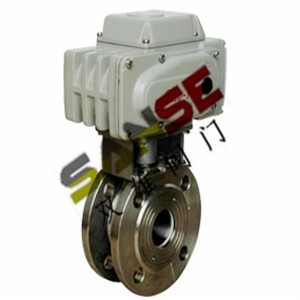

電動超薄型球閥產品概述

電動超薄型球閥（電動對夾球閥）由DSR型電動執行器及超薄球閥組成，電動超薄型球閥（電動對夾球閥）和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。通常電動對夾球閥適用于安裝位置比較短的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。

電動超薄型球閥 主要技術參數

閥體

閥體形式	電動超薄型球閥直通鑄造超短閥
公稱通徑	DN15～150mm
公稱壓力	PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	對夾式、法蘭式
壓蓋型式	螺母壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

電動超薄型球閥閥內件

閥芯形式	O型球體閥芯
流量特性	近似快開型

電動超薄型球閥執行機構

執行器型號	DSR系列角行程執行機構
主要技術參數	電源：AC200/220V，50/60Hz、輸出力矩：50N·M～2000N·M、動作范圍：0～90°，0～360°
	動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位
	防護等級：相當于IP-65、位置測量：可選裝開關或電位計、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖

注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

電動超薄型球閥主要性能指標

公稱通徑	15	20	25	32	40	50	65	80	100	125	150
允許壓差	≤ 公稱壓力（MPa）
動作范圍	0～90°，0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%（可調）
可調范圍	250：1								350：1
