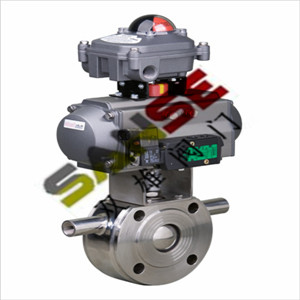

氣動保溫意大利球閥技術規范

設計依據		GB標準
設計標準		GB/12237
結構 長度	法蘭 連接	歐德隆公司標準
連接法蘭尺寸		GB/9113、JB/T79
試驗和檢驗		JB/T9002



※注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
氣動保溫意大利球閥主要零件材質表

序號	零件名稱	材質
		C	D	R
1	閥蓋	WCB	ZG1C/18Ni9Ti	ZG1Cr18Ni12M2Ti
2	墊片	PTFE	PTFE	PTFE
3	閥座	PTFE	PTFE	PTFE
4	球體	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥座	PTFE	PTFE	PTFE
6	夾套閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	螺栓	35	1Cr18Ni9i	1Cr18Ni12Mo2Ti
8	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	墊片	PTFE	PTFE	PTFE
10	填料	PTFE	PTFE	PTFE
11	襯套	PTFE	PTFE	PTFE
12	彈墊	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	墊片	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺母	35	1Cr18Ni9Ti	1Cr18N19Ti
15	連接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	連接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
18	氣動裝置
19	位置指示器	塑料	塑料	塑料



※系列球閥主要部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用





※注 :連接法蘭尺寸可根據ANSI、JIS標準或用戶要求設計制造。
※注 :L1數據×××,×××分別是氣動執行器雙作用式，單作用式(彈簧復位)。
※注 :*根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同．相關尺寸隨之變化。
※注 :HVB0673 型法蘭為螺紋孔 ,HVB0674 型法蘭為通光孔。
