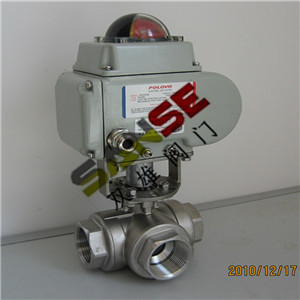

電動內螺紋三通球閥產品概述
電動三通球閥采用回轉式角行程電動執行機構，以AC220V, AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三通球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制;T型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。
產品特點
1、.三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2.兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉
3.四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流(如流向圖B)。
4. T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用;L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

電動內螺紋三通球閥閥門的參數

形式	T型、L型三通球閥
公稱通徑DN(mm)	DN15-DN300
公稱壓力	1.6  2.5  4.0  6.4Mpa
液體范圍	空氣 水 氣體 石油和石化產品 腐蝕性介質
工作溫度	硬密封：-40°--300°
	軟密封：-40°--180°
泄露量	0符合ANSIB16.104 5級標準
主要材質	閥體	1.WCB  2.304   3.316  4.316L
	閥芯	1.304  2.316    3.316L
閥座形式	不銹鋼可動硬密封、PTFE軟密封
表面處理	拋光

電動內螺紋三通球閥工作形式
L型流道的三通4面閥座球閥，采用2面閥座，受力平衡，保證閉止通道的可靠密封。主要用于流路的換向。T型流道的三通4面閥座，由于采用4面閥座，受力平衡，保證閉止通道的可靠密封。主要用于分流、混流、換向以及三通道的完全開放。



G	ΦD	B	H1	H	L1	L2	L3
1/4’	11.2	60	148	35	50	40	123
3/8’’	12.5	60	148	35	50	40	123
1/2’’	15	75	163.5	35	65	40	160
3/4’’	20	80	171.5	39	65	40	160
1’’	25	90	179.5	50.5	65	40	189
1-1/4’’	32	110	184	55.5	65	40	189
1-1/2’’	38	120	195	66	82	40	189
2’’	50	140	197.1	68.1	82	40	189
2-1/2’’	65	185	222.5	93.5	82	40	189
3’’	76	205	233	104	82	40	189
4’’	100	240	241	112	116	40	266
