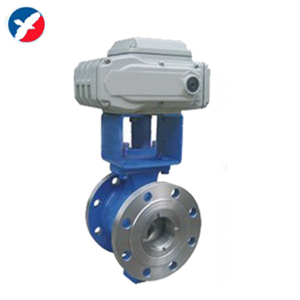

VQ940電動V型球閥
電動V型球閥 電動法蘭球閥 電動切斷球閥
品牌
精衛泵閥型號
VQ940瀏覽次數
313 次所在地區
浙江 溫州 永嘉縣市場指導價
數量
1000
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:精衛泵閥
商品名稱:VQ940電動V型球閥
商品編號:
分類:壓縮機配件及輔助設備 溫控閥/熱力閥
配件類型：常規配件
適用壓縮機類型：其他
產品簡介
VQ940F/H電動V型球閥詳細資料
電動V型球閥，配用JWA系列電動執行機構，輸入控制信號(4-20mADC)及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。電動V型調節球閥具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。電動V型調節球閥適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
VQ940F/H電動V型球閥主要設計參數
連接形式：法蘭式按JB/T79.2-94凹或按JB78-5P對夾式法蘭連接
| 公稱通徑 | DN25～DN350 | ||||
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | ||||
| 閥芯形式 | V形缺口半球體 | ||||
| 主要 零件 材料 |
閥體 | WCB | CF8 | CF8M | |
| 球體、閥桿 | CF8 | CF8M | CF3M | ||
| 密封圈 | 增強聚四氟乙烯、硬質合金 | ||||
| 適用介質 | 水、蒸汽、油品等 | 酸類 | 醋酸類 | ||
| 適用溫度 | 常溫：-28℃~ 180℃?? 高溫：-40℃~ 425℃ | ||||
VQ940F/H電動V型球閥執行機構
類型：可選用JW，JWS，JWR，JWA系列角行程執行機構。
VQ940F/H電動V型球閥規格參數表
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系數(Kv) | 25 | 40 | 63 | 100 | 160 | 250 | 350 | 680 | 990 | 1600 | 2500 | 4000 |
| 動作范圍 | 0-90° | |||||||||||
| 允許壓差△P | 小于公稱壓力(1.6MPa) | |||||||||||
| 泄漏量Q | 按API598標準測試????? 無泄漏 | |||||||||||
| 環境溫度℃ | -20~60℃ | |||||||||||
| 基本誤差 | ±2% | |||||||||||
| 回差 | ±2% | |||||||||||
| 死區 | 1% | |||||||||||
| 可調范圍 | 250:1 | |||||||||||
| 配用執行機構 | JW系列電動執行器 | |||||||||||
VQ940F/H電動V型球閥外形尺寸
| 公稱壓力 | 公稱通徑 | L | D | D1 | D2 | D0 | Z-￠d | B |
| 1.6MPa |
25 | 102 | 115 | 85 | 65 | 58 | 4-14 | 14 |
| 32 | 102 | 135 | 100 | 78 | 66 | 4-18 | 16 | |
| 40 | 114 | 145 | 110 | 85 | 76 | 4-18 | 16 | |
| 50 | 124 | 160 | 125 | 100 | 225 | 4-18 | 16 | |
| 65 | 145 | 180 | 145 | 120 | 235 | 8-18 | 18 | |
| 80 | 165 | 195 | 160 | 135 | 260 | 8-18 | 20 | |
| 100 | 194 | 215 | 180 | 155 | 270 | 8-18 | 20 | |
| 125 | 213 | 245 | 210 | 185 | 320 | 8-18 | 22 | |
| 150 | 229 | 280 | 240 | 210 | 340 | 8-23 | 24 | |
| 200 | 243 | 335 | 295 | 265 | 390 | 12-23 | 26 | |
| 250 | 297 | 405 | 355 | 320 | 420 | 12-25 | 30 | |
| 300 | 338 | 460 | 410 | 375 | 510 | 12-25 | 30 | |
| 350 | 410 | 520 | 470 | 435 | 16-25 | 34 |
 |
 |
 |
 |
