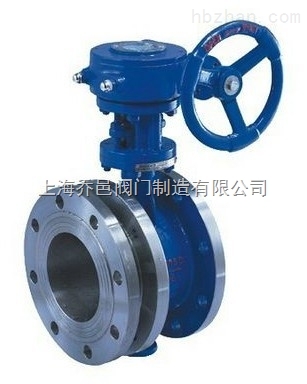

SD343H三偏心硬密封伸縮蝶閥
三偏心硬密封伸縮蝶閥 硬密封伸縮蝶閥
品牌
上海喬邑型號
SD343H瀏覽次數
195 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:SD343H三偏心硬密封伸縮蝶閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【SD343H三偏心硬密封伸縮蝶閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品概述：
SD343H三偏心硬密封伸縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則呈現全開狀態。
應用范圍：
硬密封伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。
SD343H三偏心硬密封伸縮蝶閥的閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點，適用于耐高溫、高壓及耐腐蝕、抗磨損等行業。
結構特點：
1、設計新穎、合理,結構獨特,重量輕,操作方便,啟閉快速;
2、伸縮蝶閥除了能作調節和截流作用,補償管道溫差產生的熱脹冷縮功能外,還能為安裝更換、維修閥門提供方便;
3、密封部位可調節更換,密封性能可靠.
伸縮蝶閥分類：
1、伸縮蝶閥按結構形式分類
(1)單偏心伸縮煤閥
(2)雙偏心伸縮蝶閥
(3)三偏心伸縮跺閥
2、伸縮蝶閥按密封面材質分類
1密封副由非金屬軟質材料對非金屬軟質材料構成。
2密封副由金屬硬質材料對非金屬軟質材料構成。
(2)金屬硬密封伸縮蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
標準規范：
設計制造標準：GB/T 12238-2008、JB/T 8527-1997
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
技術參數：
|
公稱通經DN（mm) |
50～2000 |
50～1600 |
||
|
公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
|
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
|
適用溫度 |
軟密封 |
X:-40℃～90℃;XF:-20℃～200℃ |
||
|
硬密封 |
碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃ |
|||
| 適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
| 泄漏率 |
符合GB/T13927-92標準 |
|||
| 驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
零部件材料：
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT450-10、不銹鋼 |
|
蝶板 |
WCB、QT450-10、不銹鋼 |
|
閥軸 |
2Cr13不銹鋼 |
|
密封圈 |
橡膠 |
|
填料 |
柔性石墨 |
采用標準：
|
制造標準 |
JB/T8527-97、GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
檢驗標準 |
GB/T 13927-92 |
連接尺寸： 單位：mm
|
規格 |
D |
D1 |
D2 |
Lmax |
Lmin |
H1 |
H2 |
N-Фd |
|
100 |
220 |
180 |
156 |
216 |
174 |
110 |
170 |
8-Ф18 |
|
125 |
250 |
210 |
184 |
232 |
186 |
123 |
182 |
8-Ф18 |
|
150 |
285 |
240 |
211 |
239 |
194 |
140 |
210 |
8-Ф22 |
|
200 |
340 |
295 |
266 |
264 |
214 |
170 |
238 |
8-Ф22 |
|
250 |
395 |
350 |
319 |
296 |
235 |
195 |
270 |
12-Ф22 |
|
300 |
445 |
400 |
370 |
300 |
250 |
222 |
300 |
12-Ф22 |
|
350 |
505 |
460 |
429 |
320 |
270 |
252 |
330 |
16-Ф22 |
|
400 |
565 |
515 |
480 |
332 |
282 |
285 |
368 |
16-Ф26 |
|
450 |
615 |
565 |
530 |
355 |
305 |
310 |
402 |
20-Ф26 |
|
500 |
670 |
620 |
582 |
365 |
315 |
337 |
438 |
20-Ф30 |
|
600 |
780 |
725 |
682 |
420 |
340 |
393 |
490 |
24-Ф30 |
|
700 |
895 |
840 |
794 |
446 |
396 |
450 |
558 |
24-Ф33 |
|
800 |
1015 |
950 |
901 |
476 |
426 |
515 |
625 |
28-Ф33 |
|
900 |
1115 |
1050 |
1001 |
506 |
456 |
560 |
685 |
28-Ф33 |
|
1000 |
1230 |
1160 |
1112 |
516 |
466 |
610 |
750 |
28-Ф36 |
|
1200 |
1455 |
1380 |
1328 |
560 |
510 |
725 |
880 |
32-Ф39 |
|
1400 |
1675 |
1590 |
1530 |
590 |
540 |
840 |
987 |
36-Ф42 |
|
1600 |
1915 |
1820 |
1750 |
630 |
585 |
960 |
1158 |
40-Ф48 |
|
1800 |
2115 |
2020 |
1950 |
680 |
630 |
1060 |
1258 |
44-Ф48 |
|
2000 |
2325 |
2230 |
2150 |
730 |
680 |
1165 |
1365 |
48-Ф48 |
上海喬邑閥門為您提供專業的【SD343H三偏心硬密封伸縮蝶閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
