商品介紹

品牌:上海喬邑

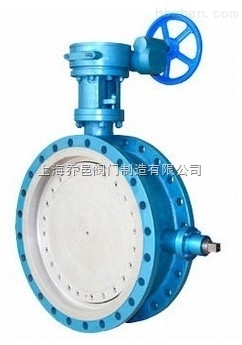

商品名稱:D342H雙向雙偏心金屬密封蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【D342H雙向雙偏心金屬密封蝶閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

產品概述：

D342H雙向雙偏心金屬密封蝶閥是引進了國內外先進的蝶閥制造技術，通過用戶需求調研開發的蝶閥新產品。該閥結構合理，密封嚴密可靠、流阻小、壓差低、驅動靈活省力，使用壽命倍增。符合GB12238-2008《法蘭和對夾連接蝶閥》和JB/T8527-1997《金屬密封蝶閥》標準。雙偏心，即軸向偏心，閥軸中心線不在閥板密封面上；徑向偏心：閥軸中心線不在閥門通道的中心線上，閥板采用雙平板桁架式多流道結構，在流速較高時，各流道水流能夠互相制衡，避免閥板出現顫抖現象，確保閥門的穩固性。特殊的設計，特殊的幾何結構，使閥板具有越關越緊的功能，當打開閥門時，只要閥軸稍微旋轉，閥板即全部脫離閥座，減少了摩擦力，使開啟力矩呈現最小最佳狀態，密封嚴實可靠，經久耐用。

應用范圍：

雙向雙偏心金屬密封蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截斷介質流動。

結構特點：

1、蝶閥為雙向承壓，雙向金屬密封，特殊的結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密封面不易損壞，提高閥門的使用壽命。
2、操作扭矩較小，轉90度啟閉，輕便迅速。
3、流阻小，具有良好的水力特性，流量特性近似傾斜直線，節能效果好，雙向密封對水流無方向要求。
4、密封可靠，啟閉壽命達數25000次以上。
5、閥板采用符合流體力學性能的雙平板桁架式多流道設計。

標準規范：

設計制造標準：GB/T 12238-2008、JB/T8527-1997
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

零件材料：

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

尺寸及重量：

公稱通徑		結構長度標準值	外形尺寸（參考值)										連接尺寸(標準值)				重量KG
公稱通徑		結構長度標準值	H	Dt373H			Dt673H			Dt973H			PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	11
65	21/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	12
80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	14
100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	16
125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	26
150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22	28
200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22	44
250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22	68
300	12	83	283	800	380	420	1035	450	220	1070	300	315	395	12-22	400	12-22	85
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	460	16-22	121
400	16	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-22	140
450	18	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26	190
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400
