商品介紹

品牌:上海喬邑

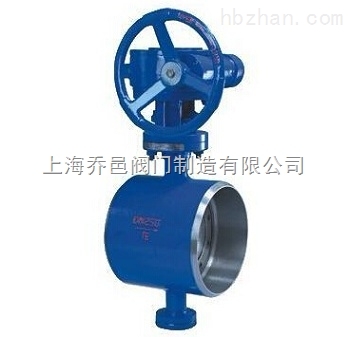

商品名稱:D363H焊接蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【D363H焊接蝶閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

D363H焊接蝶閥概括：

D363H焊接蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。焊接蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥可具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

焊接蝶閥制造標準：

焊接尺寸: GB/T 12224; ANSI B16.25; DIN2559
結構長度: GB/T 12221-1989; API609
壓力試驗: GB/T 13927-1992; API598

焊接蝶閥用途特點：

本蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。
其主要特點如下：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
3、此閥無法蘭，對管道的保溫包扎帶來很大方便和美觀。
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。

焊接蝶閥主要技術參數：

公稱通經DN（mm)	DN（100～1200）mm、in4～48
公稱壓力PN（MPa)	強度試驗(1.5×PN)密封試驗(1.1×PN)
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、蒸汽、熱水、油品
驅動方式	蝸輪傳動、電動、氣動、液動
壓力等級	ANSI 150Lb磅級/PN25
焊接標準	GB12224、ANSI B16、25、DIN2559

焊接蝶閥連接尺寸：

公稱通徑DN（mm）	尺寸/mm(1.6MPa)
公稱通徑DN（mm）	L	D1	D2	D0	H	H0	A	B
80	180	90	78	157	90	350	194	186
100	190	110	96	157	100	376	194	186
125	200	135	121	205	113	410	268	252
150	210	161	146	205	130	468	268	252
200	230	222	202	235	205	586	306	300
250	250	278	254	235	235	638	306	300
300	270	330	303	296	275	734	416	400
350	290	382	351	296	309	827	416	400
400	310	432	398	296	346	924	416	400
450	330	484	450	400	392	1046	475	420
500	350	535	501	400	427	1138	475	420
600	390	636	602	400	509	1372	475	420
700	430	726	692	440	572	1590	592	565
800	470	826	792	440	638	1722	592	565
900	510	926	892	440	700	2025	592	565
1000	550	1028	992	440	765	2155	592	565
1200	630	1228	1192	500	860	2360	640	626
1400	710	1428	1392	500	986	2636	640	626
1600	790	1628	1592	500	1106	2906	640	626
