ZSHWF襯氟氣動調節蝶閥

襯氟氣動調節蝶閥調節蝶閥氣動調節蝶閥

品牌

上海喬邑

型號

ZSHWF

瀏覽次數

61 次

所在地區

上海上海奉賢區

參考最低價

面議

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：上海喬邑閥門制造有限公司

上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。上海喬邑閥門制造有限公司主要自控閥產品有：電動調節閥、氣動...

商品介紹

品牌:上海喬邑

商品名稱:ZSHWF襯氟氣動調節蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【ZSHWF襯氟氣動調節蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

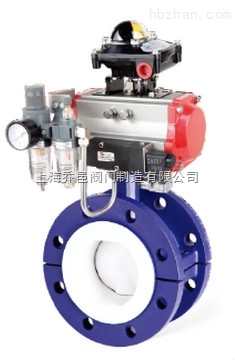

ZSHWF襯氟氣動調節蝶閥（亦稱耐腐蝕氣動蝶閥）是由氣動活塞式執行器及四氟密封蝶閥組成。適用于溫度≤180℃，有腐蝕性或清潔度有一定要求工況。在過流部件、閥體、碟板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，是化工、石油、醫藥、食品、鋼鐵治煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上做節流和調節設備使用的理想產品。全襯聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫稀硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

特點：

體積小、重量輕、操作輕巧、便于安裝、維修。

1.密封性能優良可靠、零泄漏、使用壽命長。

2.流量特性趨于直線，調節性能最優。

3.結構簡單，開關迅速，90°旋轉啟閉。

4.可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種蝶閥的使用。

5.可根據用戶要求配置氣動，電動裝置，滿足遙控和程控的需要。

6.襯氟蝶閥通過合理選材和采用特殊工藝結構。更換零件襯里材質可適用于各種介質。

7.廣泛用于化工、造紙、水處理、印染等強耐腐蝕開關或調節場合。

主要技術參數：

閥體形式	直通鑄造蝶閥
公稱通徑	DN50~500mm
公稱壓力	PN1.0、1.6MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料
閥板形式	垂直板式（蝶形）
流量特性	等百分比、快開、線性
執行器型號	(GT)系列、(SR)系列、(AT)系列、(AW)系列、TH(QGSY)系列單雙作用氣動執行器
供氣壓力	400~700KPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30~+70℃
作用形式	單作用執行機構：氣關式（B）—失氣時閥位開（FO）；氣開式（K）—失氣時閥位關（FL）
作用形式	雙作用執行機構：氣關式（B）—失氣時閥位保持（FL）；氣開式（K）—失氣時閥位保持（FL）
可配附件	ding位器、電磁閥、空氣過濾器

主要零件常用材料：

名稱	材質
閥體、底座	鑄鋼、不銹鋼、全襯氟
碟板	鑄鋼、不銹鋼及特殊材料、全襯氟
密封圈	各種橡膠、聚四氟
襯里材料	F46、F4、PFA、PO、PE、PP
閥桿	2Cr13、不銹鋼、全襯氟
填料	V型聚四氟乙烯填料、柔性石墨填料

主要性能指標:

項目	技術指標
回差（%）	帶ding位器：小于全行程的2%
基本誤差（%）	帶ding位器：小于全行程的±2%
泄漏量	符合ANSI B16 104IV級標準
可調范圍R	50:1

主要性能規范：

公稱通徑	50-500
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	低壓氣密封試驗	0.6	0.6	0.6
適用介質	濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫稀硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質

連接尺寸：

公稱通徑DN		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L（法蘭式）		108	112	114	127	140	140	152	165	178	190	216	222	229	267	292	318	330	410
L（）對夾式		43	46	46	52	56	56	60	68	78	78	102	114	127	154	165	190	203	216
H	法蘭式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H	對夾式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640

主要連接尺寸及重量：

機標（JB78）時為4孔，表中尺寸為GB/9113標準，訂貨須說明。

DN200以Do尺寸為蝸輪手輪尺寸，DN200以下Do尺寸為手柄尺寸

主要連接尺寸及重量：

公稱通徑		氣動襯氟調節蝶閥主要尺寸
DN		L		D	D1	D2	f	b	D	D	D1	D2	f	b	z-φd
mm	Inch	對夾	法蘭	PN1.6MPa						PN2.5MPa
40	11/2	33	106	150	110	85	3	18	4-18	150	110	85	3	18	4-18
50	2	43	108	165	125	100	3	18	4-18	165	125	100	3	20	4-18
65	21/2	46	112	185	145	120	3	18	4-18	185	145	120	3	22	8-18
80	3	46	114	200	160	135	3	20	8-18	200	160	135	3	24	8-18
100	4	52	127	220	180	155	3	20	8-18	235	190	155	3	24	8-22
125	5	56	140	250	210	185	3	22	8-18	270	220	185	3	26	8-27
150	6	56	140	285	240	210	3	22	8-22	300	250	210	3	28	8-27
200	8	60	152	340	295	265	3	24	12-27	360	310	275	3	30	12-27
250	10	68	165	405	355	320	4	26	12-27	425	370	330	4	32	12-30
300	12	78	178	460	410	370	4	28	12-27	485	430	390	4	34	16-30
350	14	78	190	520	470	430	4	30	16-27	555	490	450	4	38	16-33
400	16	102	216	580	525	480	4	32	16-30	620	550	505	4	40	16-36
450	18	114	222	640	585	550	4	40	20-30	670	600	550	4	46	20-36
500	20	127	229	715	650	610	5	44	20-33	730	660	610	5	48	20-36
600	24	154	267	840	770	720	5	54	20-36	845	770	720	5	58	20-39
700	28	165	292	910	840	759	5	42	24-36	960	875	800	5	50	24-42
800	32	190	318	1025	950	900	5	42	24-39	1085	990	940	5	54	24-48
900	36	303	330	1125	1050	1000	5	44	28-39	1185	1090	1040	5	58	28-48
1000	40	216	410	1255	1170	1110	5	46	28-42	1320	1210	1150	5	62	28-55
1200	48	254	470	1485	1390	1330	5	52	32-48	1530	1420	1360	5	70	32-55

主要連接尺寸及重量：

公稱通徑		美標/日標氣動襯氟調節蝶閥主要尺寸
DN		L		D	D1	D2	f	b	z-φd	D	D1	D2	f	b	z-φd
mm	Inch	對夾	法蘭	ANSI 150LB						JIS 10K
40	11/2	33	106	130	98.5	73	3	16	4-15	140	105	85	3	17	4-19
50	2	43	108	152	120.5	92	3	17	4-19	155	120	100	3	17	4-19
65	21/2	46	112	178	139.5	105	3	19	4-19	175	140	120	3	19	4-19
80	3	46	114	190	152.5	127	3	20	4-19	185	150	130	3	19	8-19
100	4	52	127	229	190.5	157	3	24	8-19	210	1750	155	3	19	8-19
125	5	56	140	254	216	186	3	25	8-22	250	210	185	3	21	8-23
150	6	56	140	279	241.5	216	3	27	8-22	280	240	215	3	23	8-23
200	8	60	152	343	298.5	270	3	30	8-22	330	290	265	3	23	12-23
250	10	68	165	406	362.5	324	4	32	12-25	400	355	325	4	25	12-25
300	12	78	178	483	432	381	4	34	12-25	445	400	370	4	25	16-25
350	14	78	190	533	476	413	4	37	12-30	490	445	415	4	27	16-25
400	16	102	216	597	539.5	470	4	39	16-30	560	510	475	4	30	16-27
450	18	114	222	635	578	533	4	42	16-33	620	565	530	4	32	20-227
500	20	127	229	698	635	584	4	45	20-33	675	620	585	4	32	20-27
600	24	154	267	813	749.5	692	5	50	20-36	795	730	690	5	34	24-33
