商品介紹

品牌:上海喬邑

商品名稱:文丘里角型調節閥CV3000-HAV

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【CV3000-HAV文丘里角型調節閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

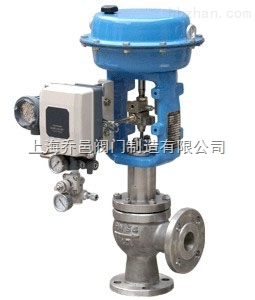

HAV文丘里角型調節閥

一、HAV文丘里角型調節閥產品概述

CV3000-HAV文丘里角型調節閥閥芯是采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣。氣動角型調節閥適用于控制含有顆粒的流體和泥漿、粘性或閃蒸流體。HAV文丘里角型調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。

二、HAV文丘里角型調節閥主要技術參數

公稱通徑		25	40	50	65	80	100	125	150
閥體型式		角型單座鑄造球型閥
公稱通徑		25、40、50、65、80、100、125、150mm
公稱壓力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式	密封面型式	FF、RF、RJ、LG、MFM
	法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接標準	嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋	常溫型	-17～+230℃
	伸長I型	-45～-17℃、 +230～+566℃
	伸長Ⅱ型	-100～-45℃
	伸長ⅢI型	-196～-100℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式		單座柱塞型閥芯
流量特性		等百分比特性、線性特性
閥芯材料		不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、HAV文丘里角型調節閥執行器技術參數

執行器型式	HA多彈簧薄膜執行機構
膜片材料	乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍	20~100、80~240KPa
供氣壓力	140~400KPa
氣源接口	RC1/4"
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

四、HAV文丘里角型調節閥主要性能指標

泄漏量	金屬閥座	小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
回差	帶定位器	小于全行程的1%
回差	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±5%
	—	注：采用標準的V型聚四氟乙烯填料
可調范圍		50：1
