上海喬邑閥門制造有限公司是【AY42H安全溢流閥】生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營"的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!
產品概述:

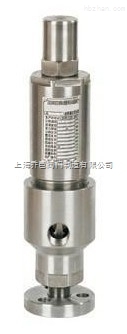

AY42H安全溢流閥在系統中起安全保護作用。當系統壓力超過規定值時,安全閥打開,將系統中的一部分氣體排入大氣,使系統壓力不超過允許值,從而保證系統不因壓力過高而發生事故。安全閥又稱溢流閥。
ZAY42H、YA802Y型安全溢流閥可用于高壓注水泵站的管路上,作為超壓保護裝置。
零部件材料:
NO
|
零件名稱
|
材料
|
1
|
閥體
|
碳鋼
|
2
|
閥座
|
不銹鋼
|
3
|
閥瓣
|
不銹鋼
|
4
|
閥蓋
|
焊接件
|
5
|
彈簧
|
50CrVA
|
性能規范:
型號
|
公稱壓力
|
開啟壓力分級
|
工作溫度℃
|
適用介質
|
AY42H-160
|
16
|
6.0-16.0
|
200
|
水、油品等
|
YA802Y-160
|
AY42H-250
|
25
|
10.0-25.0
|
200
|
水、油品等
|
YA802Y-250
|
AY42H-400
|
40.0-60.0
|
20.0-60.0
|
200
|
水、油品等
|
YA802Y-400
|
YA802Y-600
|
安全溢流閥外形尺寸和連接尺寸
型號
|
公稱通徑
|
尺寸
|
Rc
|
ZG
|
L
|
L1
|
≈H
|
YA802Y-600
|
15
|
1/2"
|
1/2"
|
52
|
90
|
250
|
25
|
1"
|
1"
|
52
|
113
|
275
|
40
|
11/2"
|
11/2"
|
52
|
157
|
336
|
型號
|
公稱通徑
|
尺寸
|
D
|
D1
|
K
|
M
|
Z-?d
|
b
|
L
|
L1
|
Rc
|
≈H
|
AY42H-160 AY42H-250 AY42H-400
|
15
|
135
|
95
|
25
|
M48×2
|
4-22
|
25
|
65
|
140
|
1/2"
|
329
|
25
|
165
|
115
|
30
|
M52×2
|
6-26
|
28
|
80
|
150
|
1"
|
447
|
25
|
200
|
145
|
38
|
M80×3
|
6-29
|
40
|
90
|
180
|
11/2"
|
485
|
32
|
225
|
170
|
42
|
M100×3
|
6-33
|
50
|
100
|
200
|
21/2"
|
570
|
上海喬邑閥門為您提供專業的【AY42H安全溢流閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
