概 述

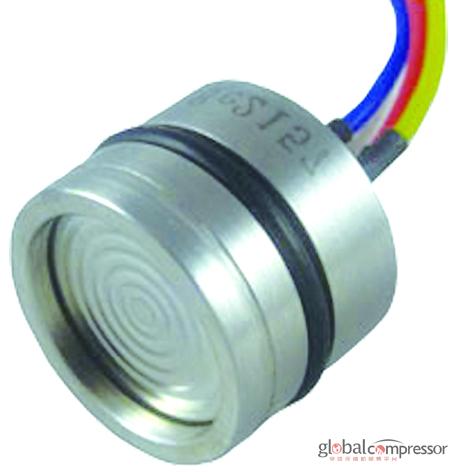

DC10系列硅壓阻式壓力芯體是制造壓力傳感器及壓力變送器的核心部件（OEM），作為一種高性能的壓力敏感元件，可以很方便地進行放大處理，裝配成標準信號輸出的變送器，廣泛應用于石油，化工，冶金，電力，航空，航天，醫療設備，汽車，HVAC等行業的過程控制。

DC10系列是將擴散硅壓力敏感芯片封裝到316L不銹鋼外殼中，外加壓力通過不銹鋼膜片、內部密封的硅油傳遞到敏感芯片上，敏感芯片不直接接觸被測介質，形成壓力測量的全固態結構，因此該產品可以應用于各種場合，包括惡劣的腐蝕性介質環境。

DC10系列采用氟橡膠“O”型圈進行壓力密封,便于安裝。

公司還可以根據用戶的需要，承接特殊要求，如全焊接結構、寬溫度補償、高可靠、抗強沖擊及振動的壓力傳感器，尤其是為國防武器裝備配套。

特 點

√ 高性能、全固態、高可靠性

√ 18個月質保期

技術性能

電橋電阻： 3KΩ～6KΩ

供電電源： 恒流1.5mA、恒壓10V

使用溫度： -45℃～125℃

補償范圍：-10℃～70℃

殼體和膜片：不銹鋼316L

精    度：0.25 %FS

零    點：±2mV

滿 量 程：≥100mV（典型）

零點溫漂：0.02 %FS/℃

靈敏度溫漂：0.02 %FS/℃

絕    緣：100MΩ/250VDC

密 封 圈：φ16×1.7mm（丁晴或氟橡膠）

長時間穩定性：0.2 %FS/年

充    油：硅油、橄欖油（衛生型）

響應時間：≤50μm（上升到90%FS）

振    動：20g/（20～5000Hz）

耐用性周期：>100×10⁶ FS

量程選擇

G 表壓（通氣式表壓，以當前大氣壓為零點）

 A 絕壓（真空為零點）

 S 密封式表壓（校準大氣壓為零點）

 D 差壓
