   羅蘭自控閥業（上海）有限公司系UK UPTON ROAND LTD (英國阿普頓羅蘭公司) 在中國的生產和研發基地，公司擁有數十臺ＣＮＣ數控機床和加工中心，一套全功能閥門CV值測試、流量、壓差、性能測試裝置。在控制閥、球閥、蝶閥、減壓閥、調節閥、水利控制閥、氣動執行器及閥門自動化控制領域擁有幾十項專利，引領了行業全新技術。公司產品在中國取得各項認證。產品以卓越的品質和完善的售前和售后服務贏得廣大用戶青睞，產品常應用于核工業、電力、石油化工、食品制藥、船舶、冶金、紡織、供熱制冷、建筑給排水、消防、環保等領域。公司不僅作為中國市場的實力供應商，而且產品并批量供應UK UPTON ROAND LTD 在歐洲和中東等地區銷售網絡。

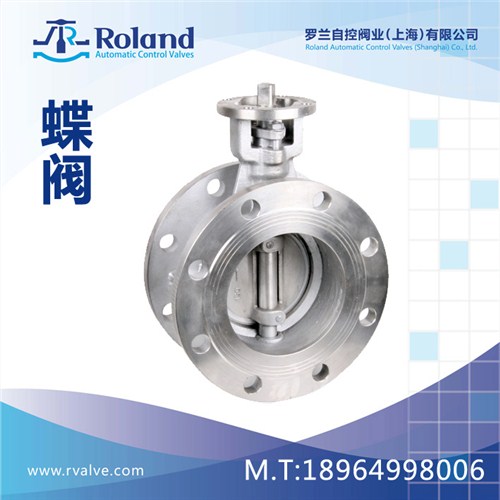

偏心法蘭蝶閥 概述

采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能優佳的目的。因此被常應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的超級裝置。

偏心法蘭蝶閥 特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；

2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；

3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；

4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；

5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；

6、耐高溫、耐低溫、耐腐蝕性。

偏心法蘭蝶閥 采用標準

設計標準 :GB/T12238-1989

法蘭連接尺寸:GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992；JB/T9092-1999

偏心法蘭蝶閥 主要技術參數公稱通徑DN（mm）50～200050～500公稱壓力PN（MPa）0.61.01.62.54.0試驗壓力強度試驗0.91.52.43.756.0密封試驗0.661.11.762.754.4氣密封試驗0.60.60.60.60.6適用溫度碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃適用介質空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等驅動形式蝸桿蝸輪傳動、氣傳動、電傳動

偏心法蘭蝶閥 主要零件材質零件名稱材料閥體鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼蝶板鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼密封圈不銹鋼、聚內脂、抗磨材料閥桿2Cr13、1Cr13不銹鋼、鉻鉬鋼填料柔性石墨

偏心法蘭蝶閥 偏心特點及原理1、偏離管道中心

2、偏離密封面中心

3、傾斜的錐形

當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。
